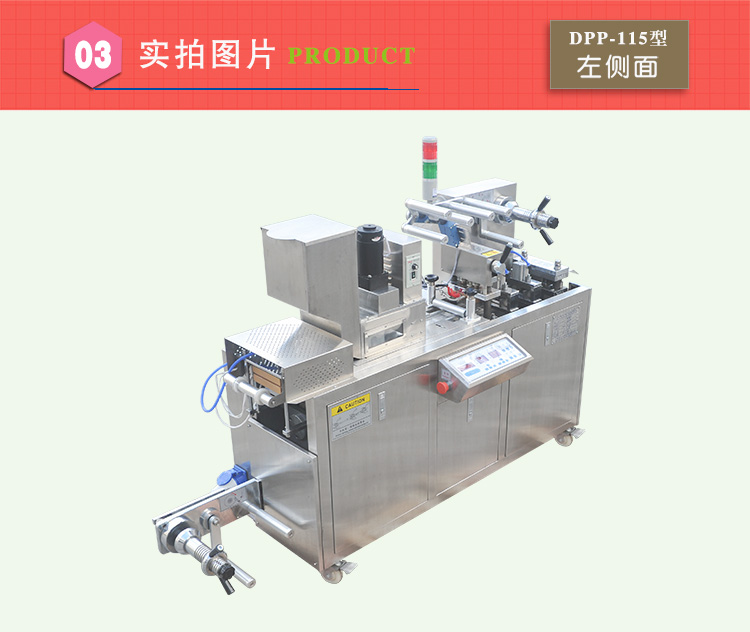

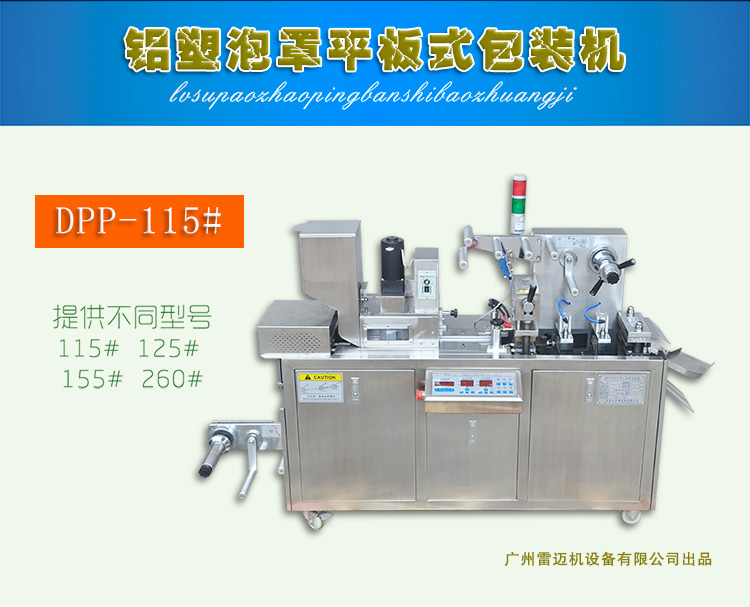

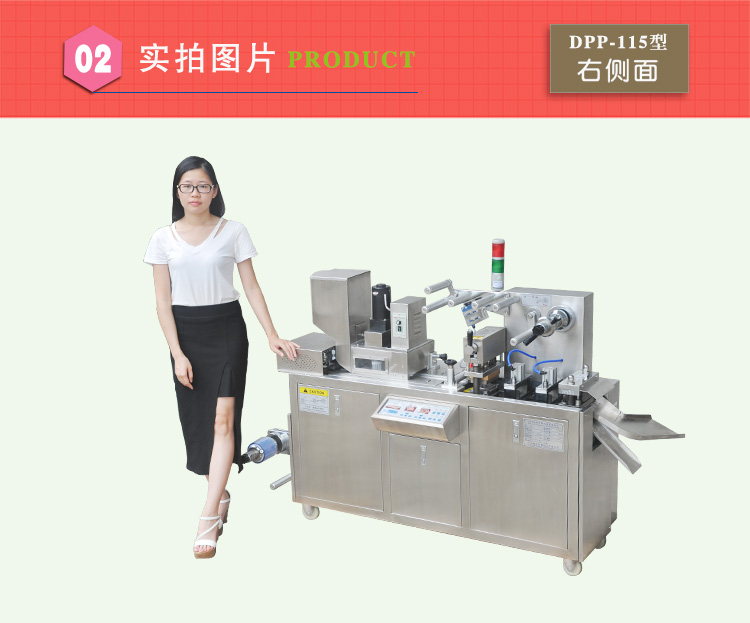

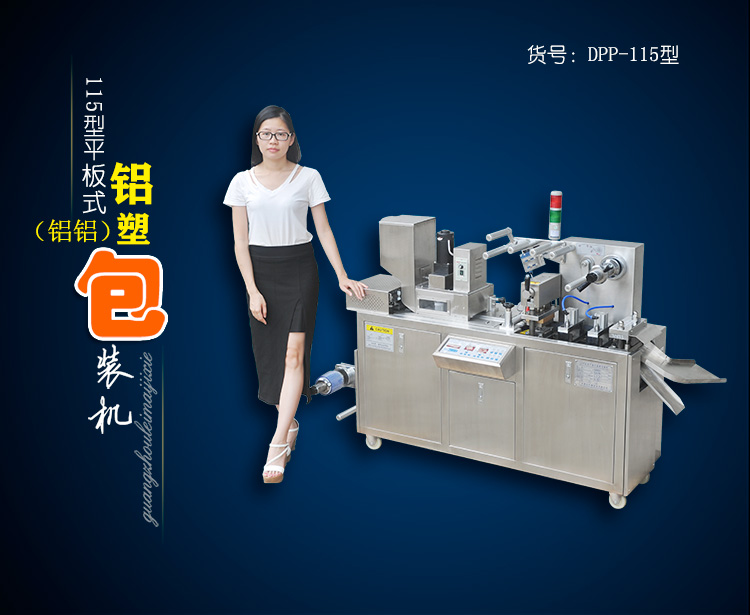

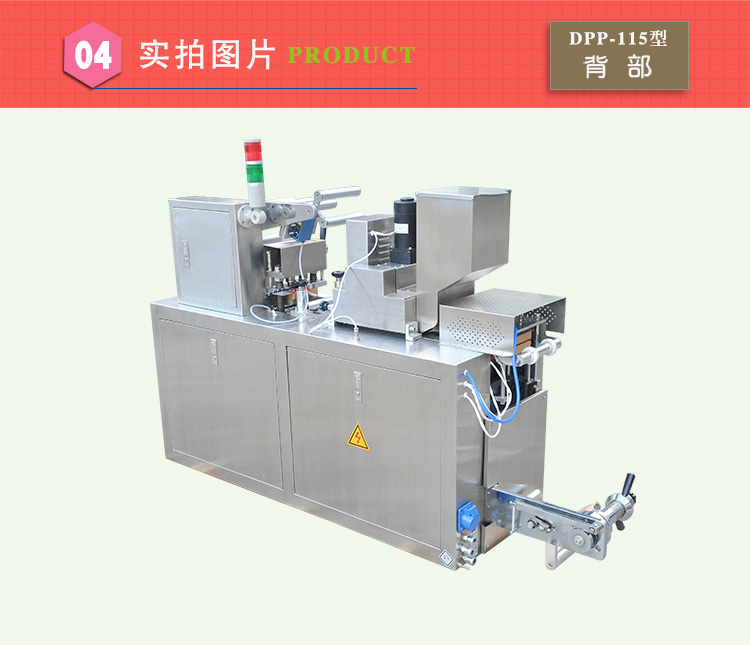

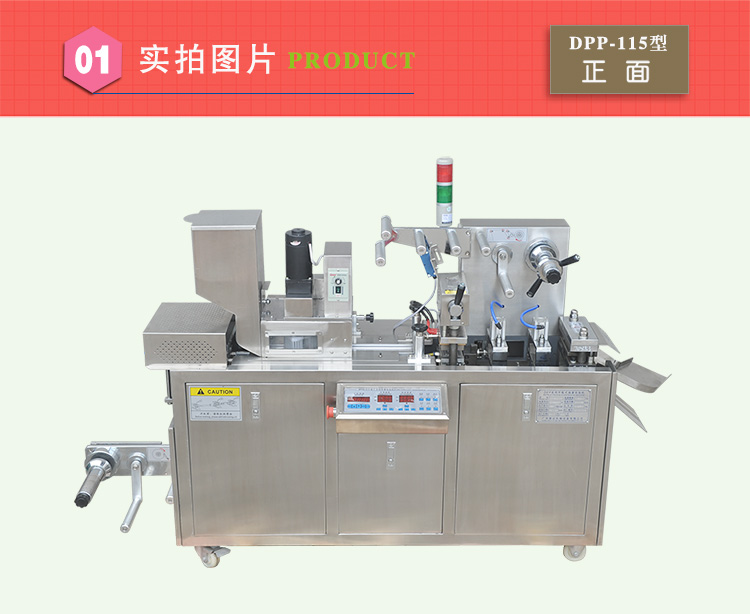

产品名称：115型平板式铝塑包装机
产品型号：DPP-115

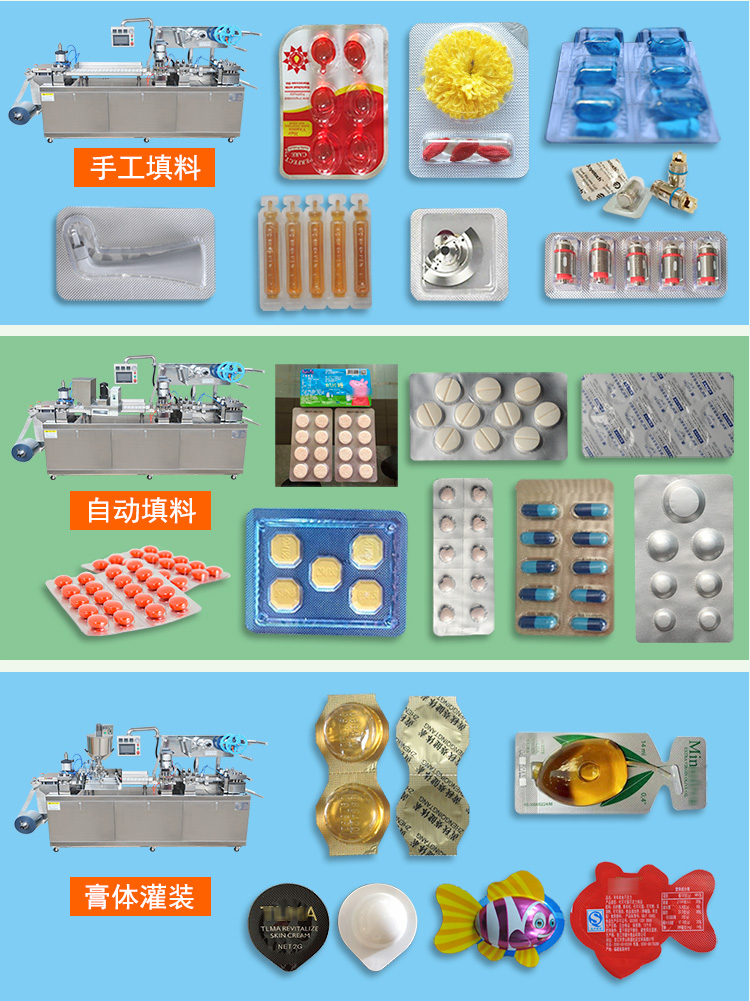

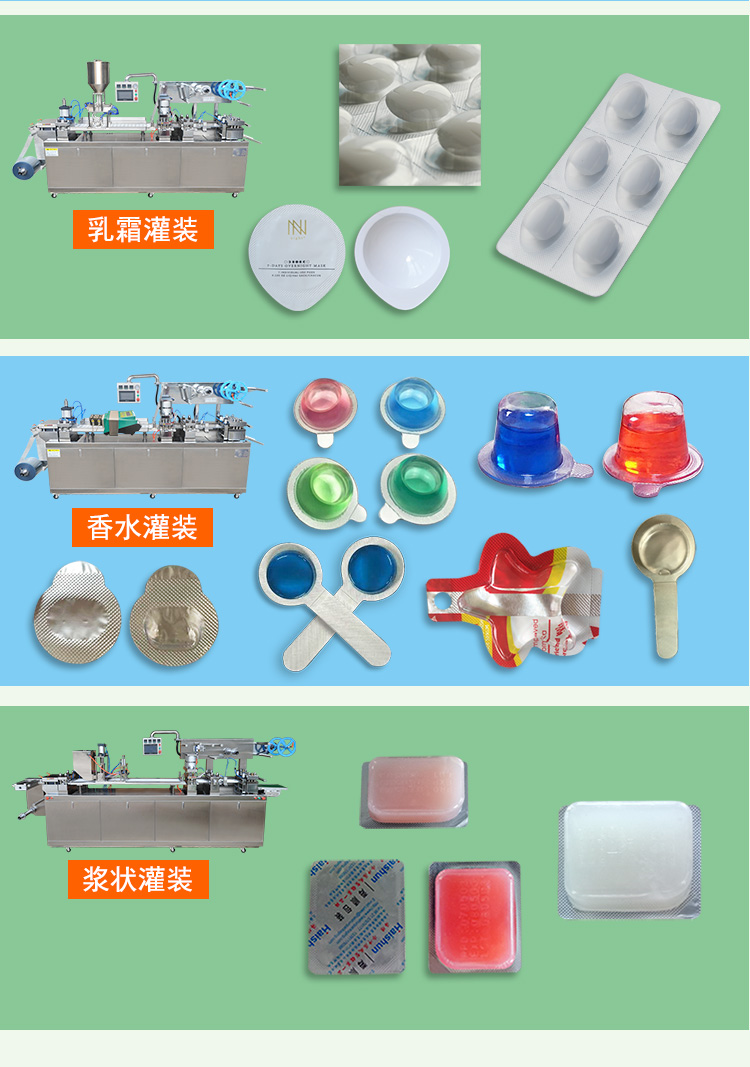

产品用途：适用：香水，蜂蜜，乳液，胶囊、素片、糖衣、胶丸、针剂、异形，丸子，片剂等铝塑包装
产品介绍：整机结构紧凑，外形美观，运行平稳，操作简单，噪音极低，采用内加热形式。PVC受热均匀，泡罩成型挺实。停机，开机不存在丢泡现象，避免包装材料的浪费。吸泡，充填，网纹热封，打印批号，板块冲裁皆可连续作业，
- 产品介绍
一、平板式自动泡罩包装机 性能特点
1、采用国内最新型的大功率传动机构，由排链带动主传动轴，免除了其它齿轮传误差和噪音。

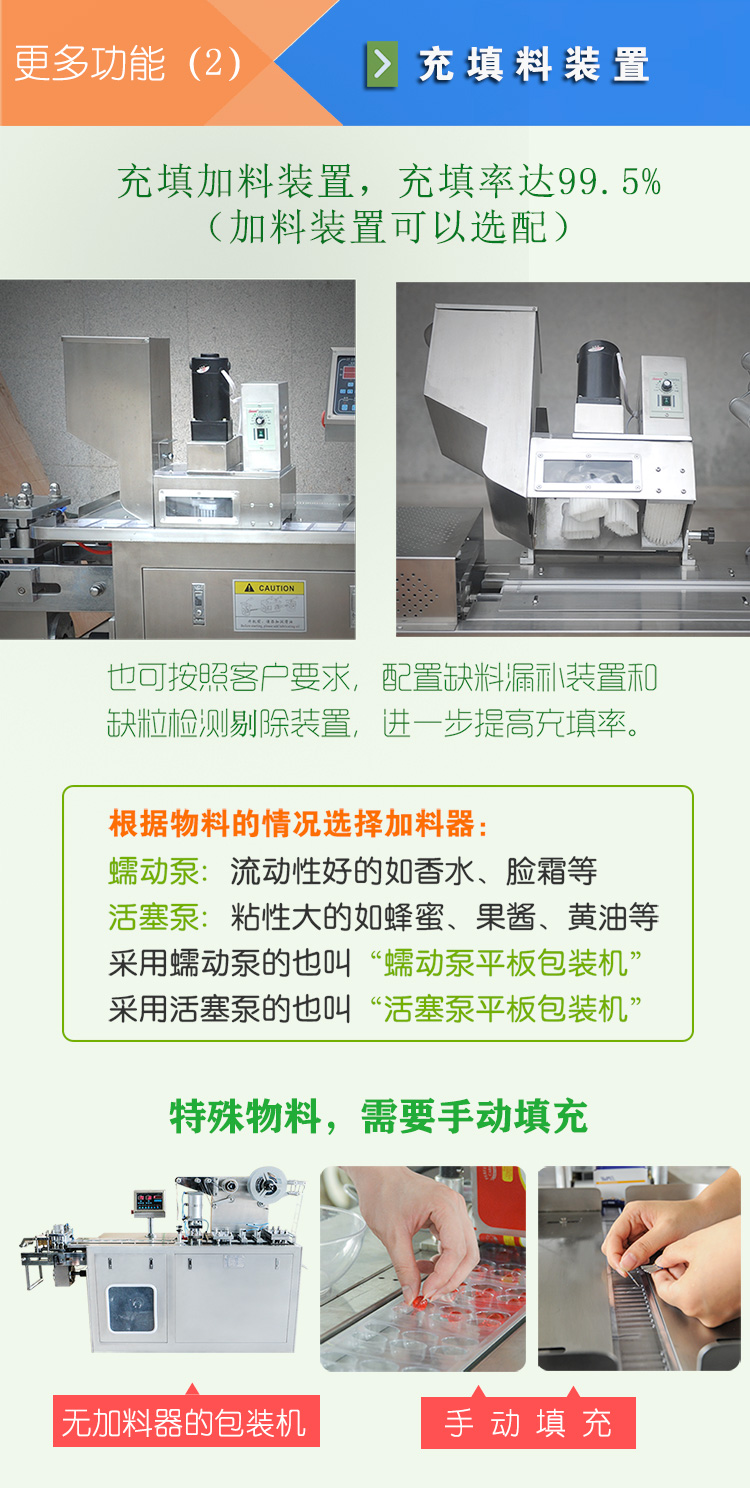

2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补装置和缺粒检测剔除装
置。
3、整机采用分段组合：PVC成形、加料、热封为一段，热带铝冷成形、热封、冲裁为
一段可进行分体包装。
4、采用光电控制系统，PVC、PTP、硬铝包装自动送料、废边自动冲切装置，确保长
距离多工位同步稳定性。

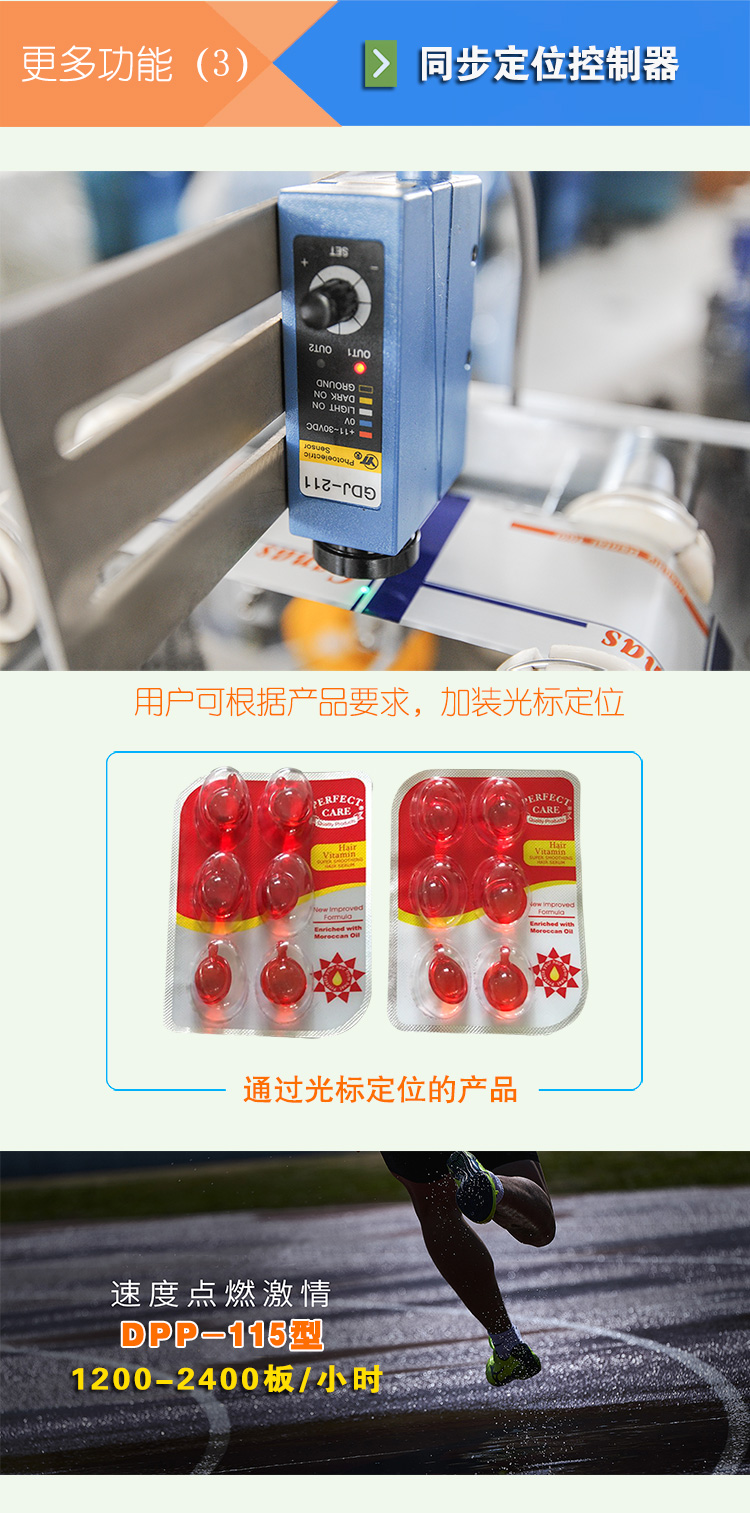

5、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物
档次。
二、概述：
我公司创办以来，专业生产DPB型自动铝塑包装机系列，参照国外先进技术改进完善，
完全可替代进口设备。实行铝塑复合密封包装，具有延长保持期，美化商品之优点，并
可降低包装成本。由于该机占地少、投资低、多功能使用、效率高、无污染、低噪音是
一种实施净化车间和医院试剂室理想的包装设备。
三、产品使用范围与特点：
1、采用国内最新型的大功率传动机构，由排链带动传动轴，免除了其它齿轮传动的误
差和噪音。
2、电器采用进口控制系统，便可按照客户要求，配置缺料漏补和缺粒检测剔除装置（欧
姆龙传感器）。采用进口变频调速器。
3、整机采用分段组合：PVC成形、加料、热封为一段，热带铝冷成形、热封、冲裁为
一段可进行分体包装。
4、采用光电控制系统，PVC、PTP、热带铝包装自动送料、废边自动收料装置，确保
长距离多工位同步稳定性。
5、可另配光电检测校正装置，配进口步进电机牵引，图文对版印刷包装，优化包装物
档次。
6、本机适用：胶囊、素片、糖衣、胶丸、针剂、异形等以及医疗器、轻化食品、电子
元件泡罩密封包装。

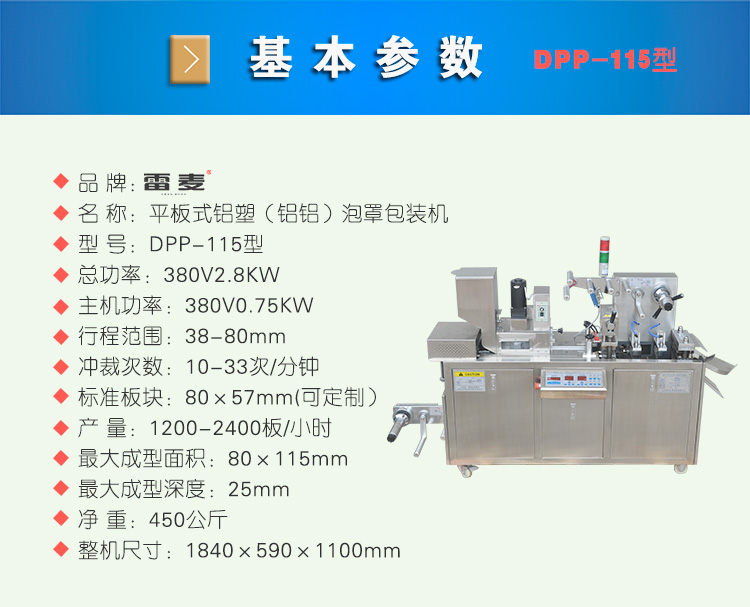

四、平板式自动泡罩包装机技术参数
|
型 号 Model |
DPP-115 |
|
材 质Material |
304S.S |
|
电 压Volt（v） |
220/380 |
|
功 率Power(kw） |
2.2 |
|
冲裁次数（次/min） |
10-35 |
|
最大成型尺寸（mm） |
115x80x26 |
|
外形尺寸（cm） |
1500x600x1200 |
|
PVC硬片 |
0.15-0.5*115 |
|
PTP铝箔 |
0.02-0.035*115 |
|
重 量Weight(kg) |
450 |

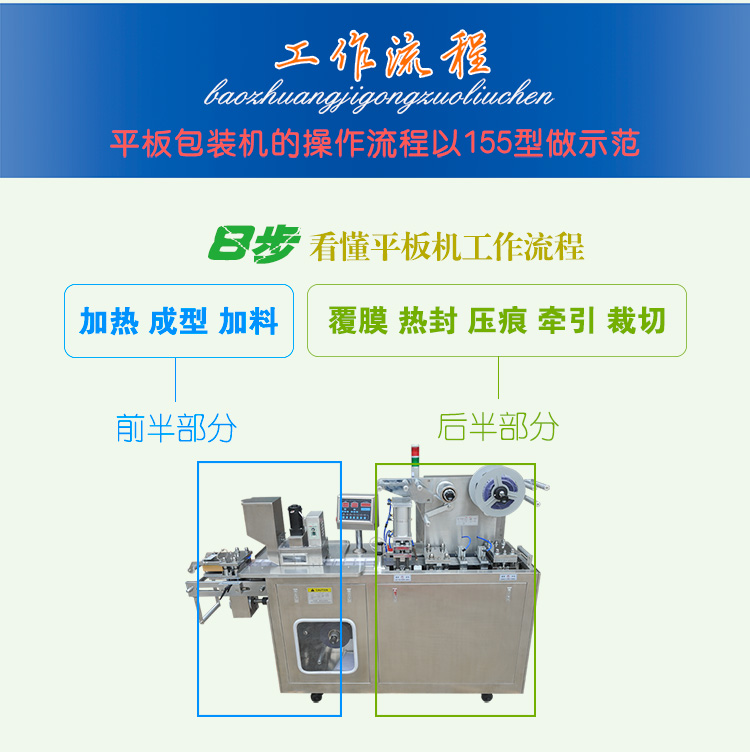

五、平板式自动泡罩包装机工作流程

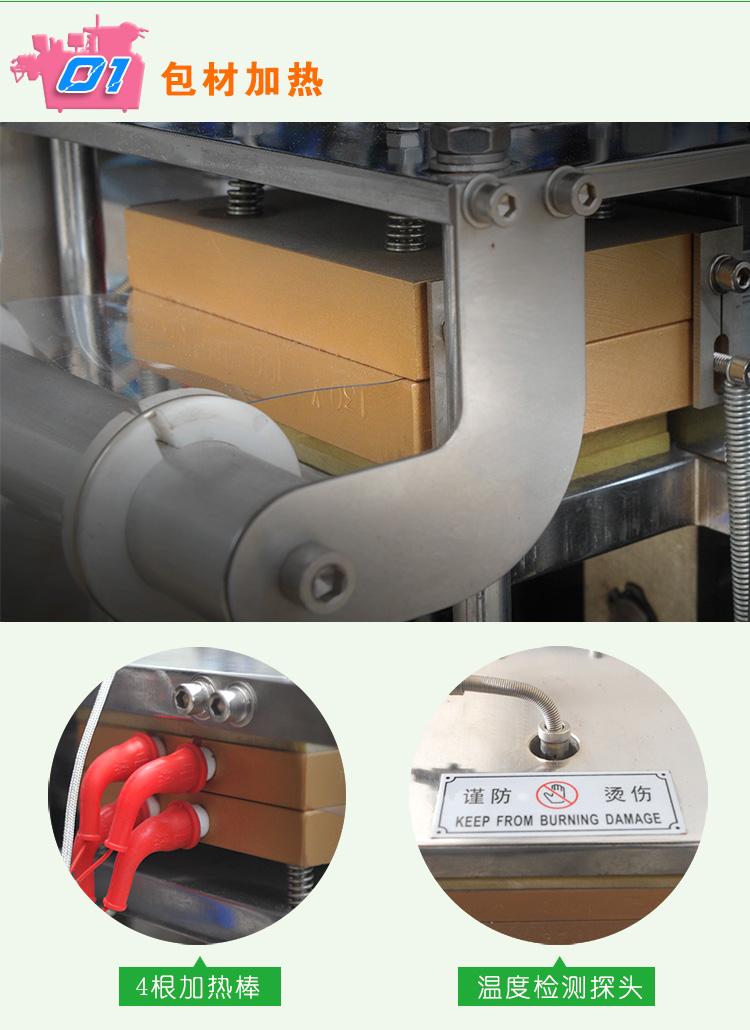

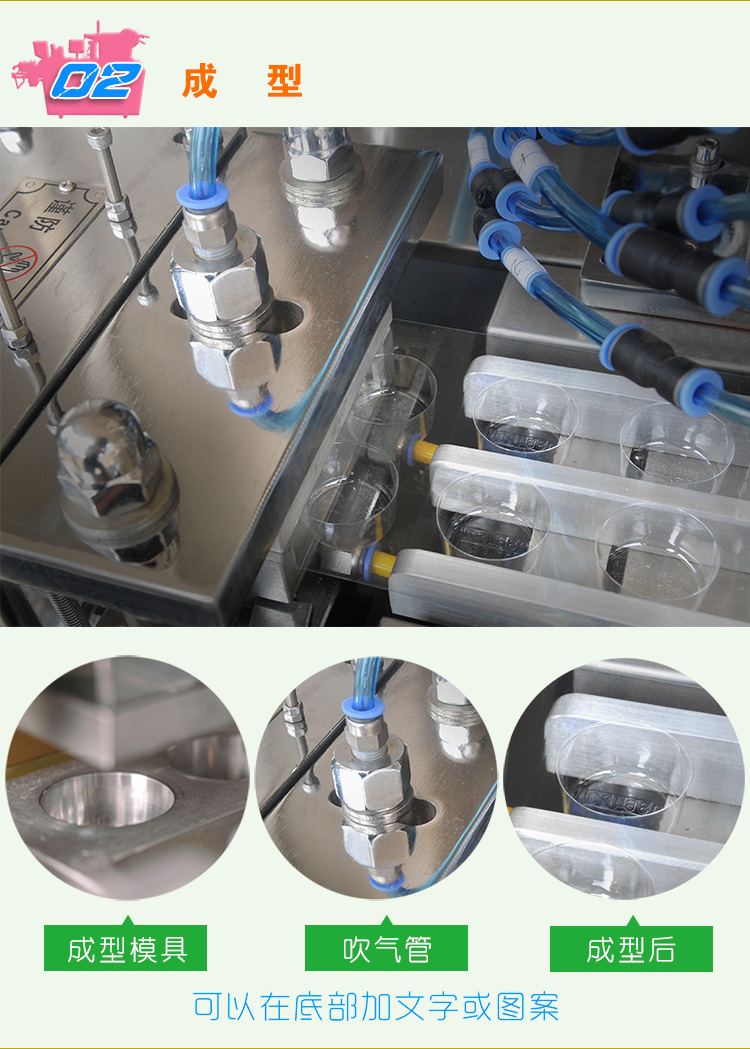

1、成型（上下加热）

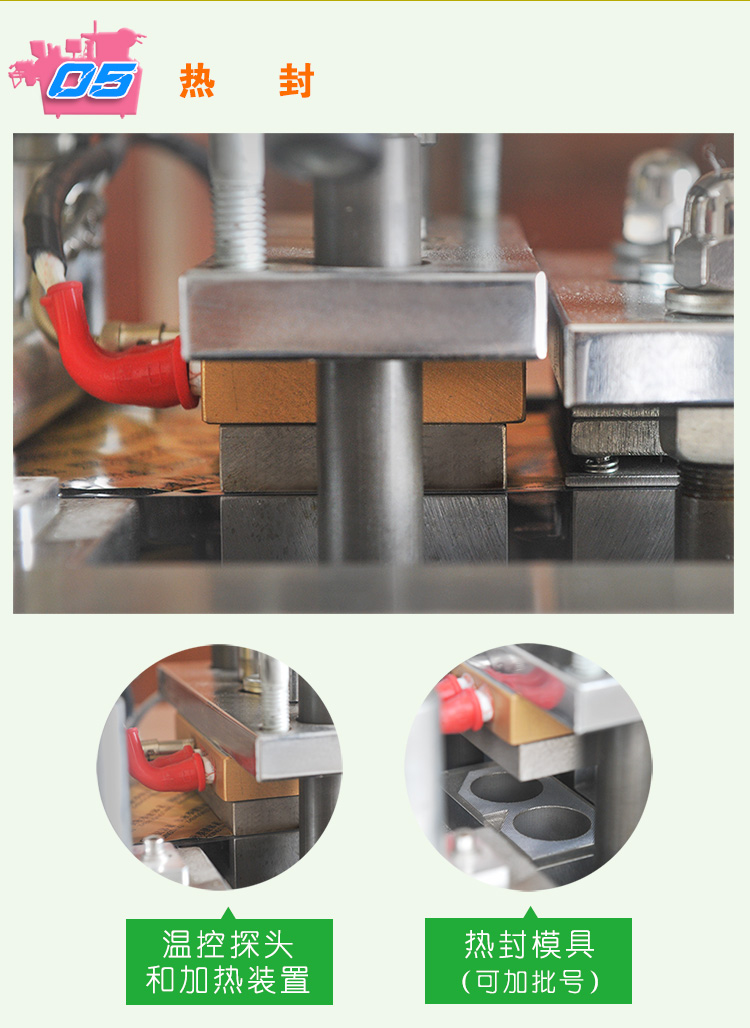

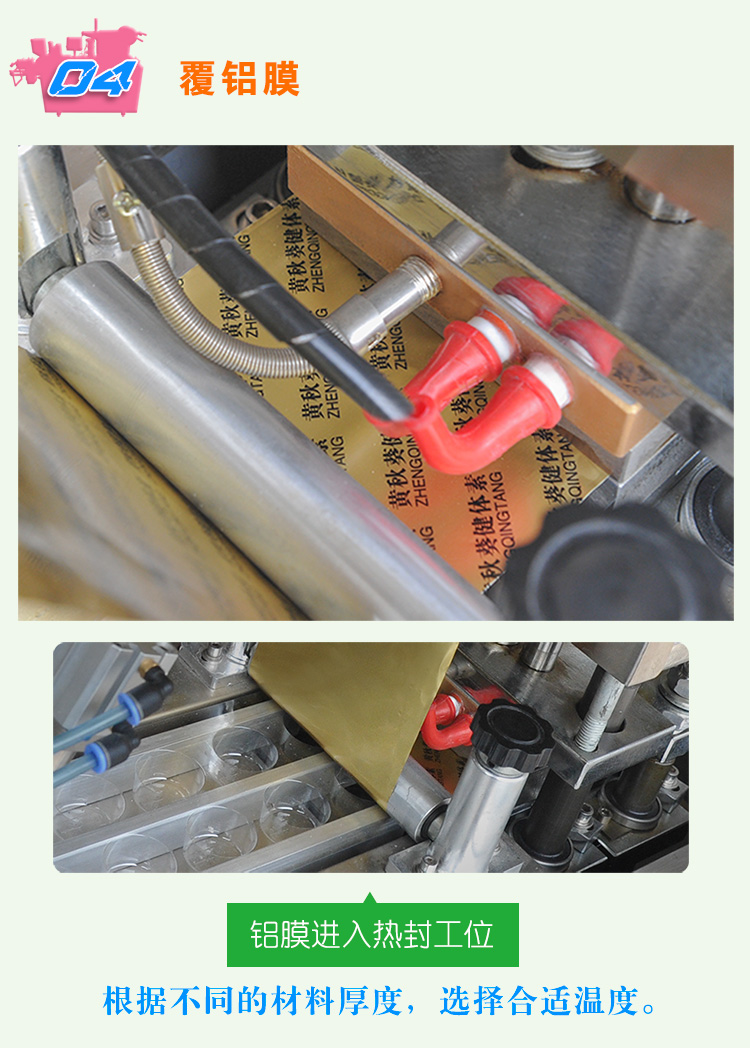

2、热封（上加热）
3、打码

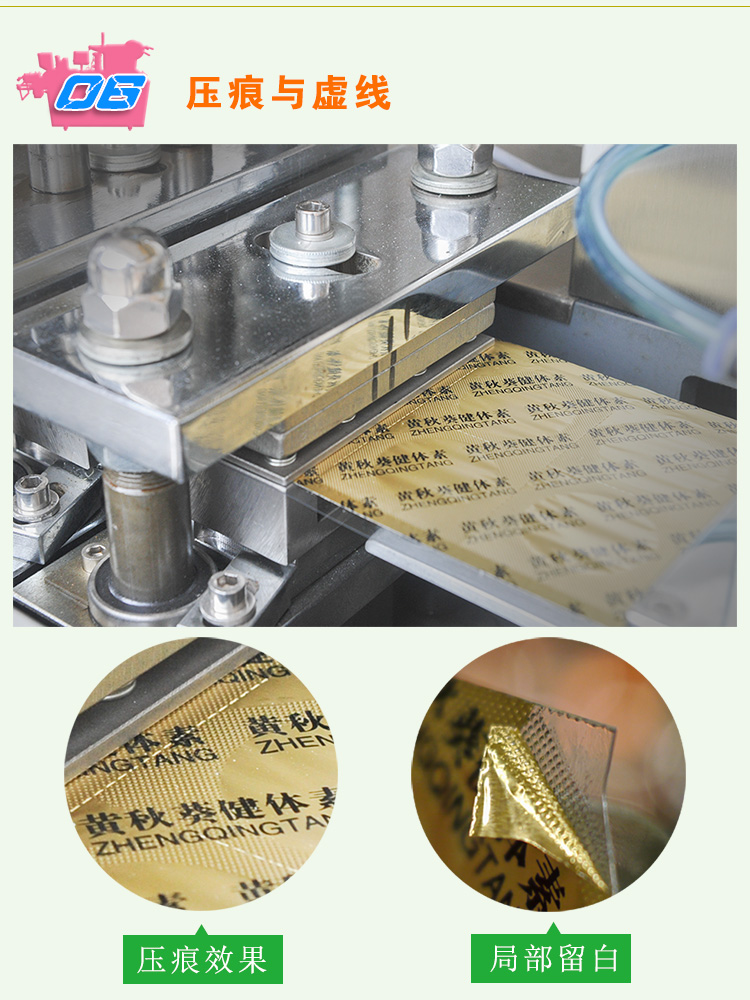

4、压痕（可微量加热）

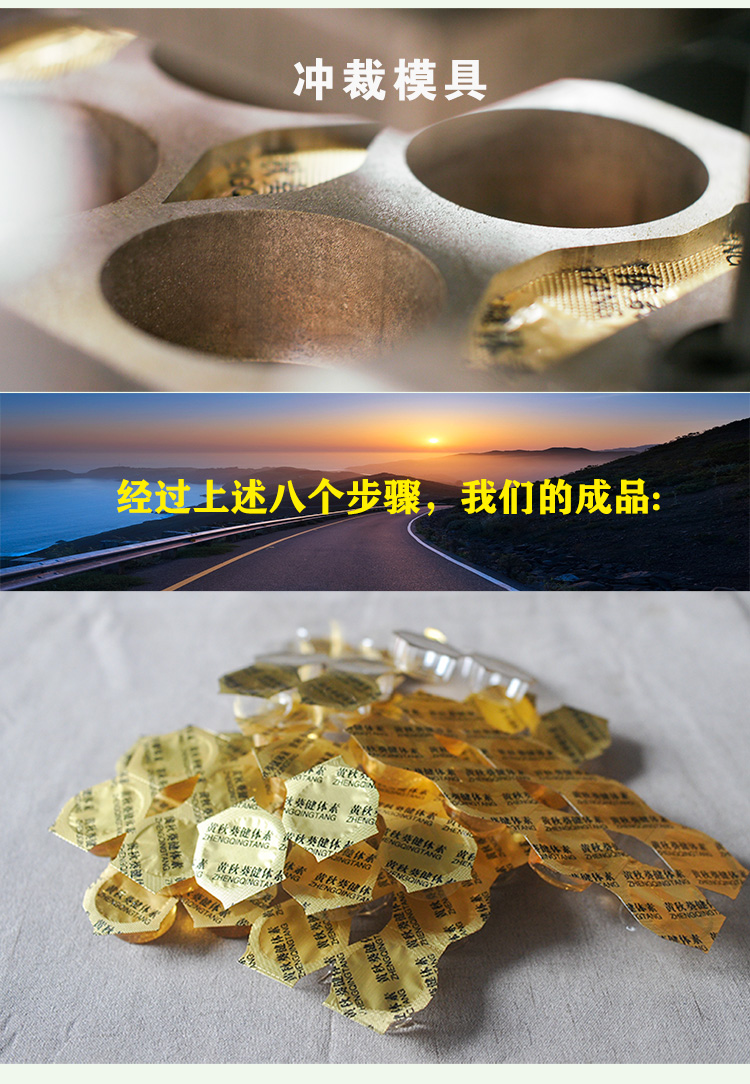

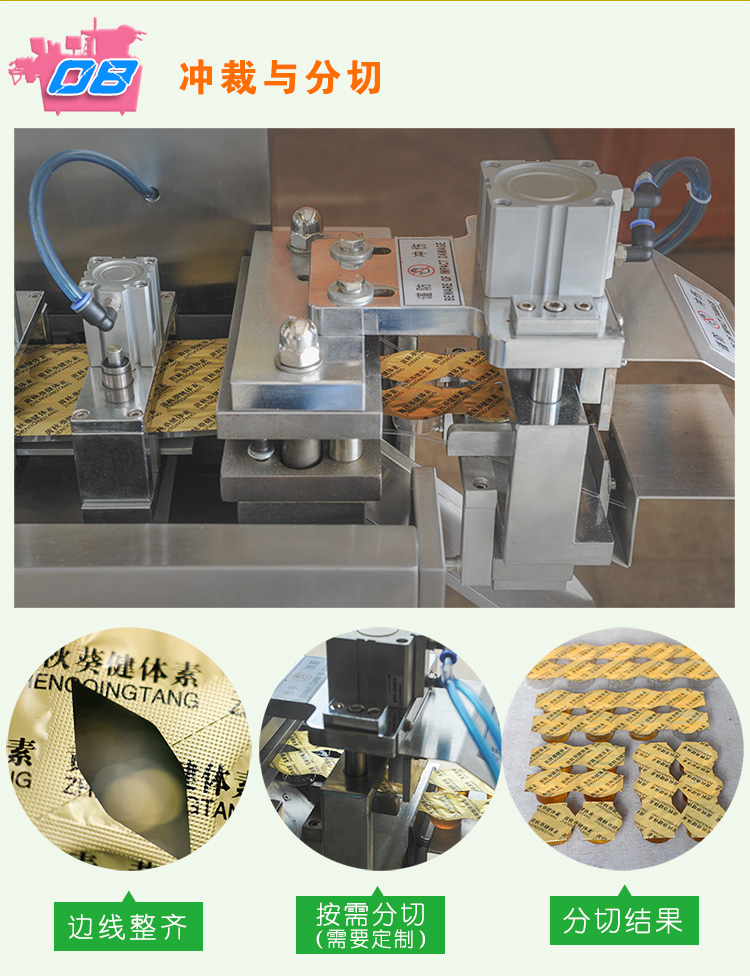

5、切刀
6、成型输出成品
六、平板式自动泡罩包装机操作规程
1、目的：确保平板式泡罩包装机的操作达到规范化、标准化，保证包装质量，延长机器的使用寿命。
2. 范围：适用于平板式泡罩包装机的操作。
3. 职责:平板式泡罩包装机的操作人员对本标准的实施负责，设备技术人员负责监督。
七、平板式自动泡罩包装机操作前工序：
１、按安全用电规定，接通照明电源，向电机试送电时，打开电源，点动主机，是否正
常运转。
２、通水：按机身座标牌显字，冷却水进，出龙头是否漏滴现象，通水以进，出水流畅
为准。
３、气泵：将空气机输气管接入气道龙头，同时开空压机，气压达0.6～0.8MPA以上时
才可使用。
4、油：加油加入箱体内和变速箱内，注：加油为箱体中2/3油量。
5、VC塑料上承料轴，调正里外圆锥螺母，把模运转到下点，PVC塑料而过，后面的起
引座打开压住，注意PVC塑料在机板面以轨道为准，两边同样均匀。
八、平板式自动泡罩包装机操作程序：

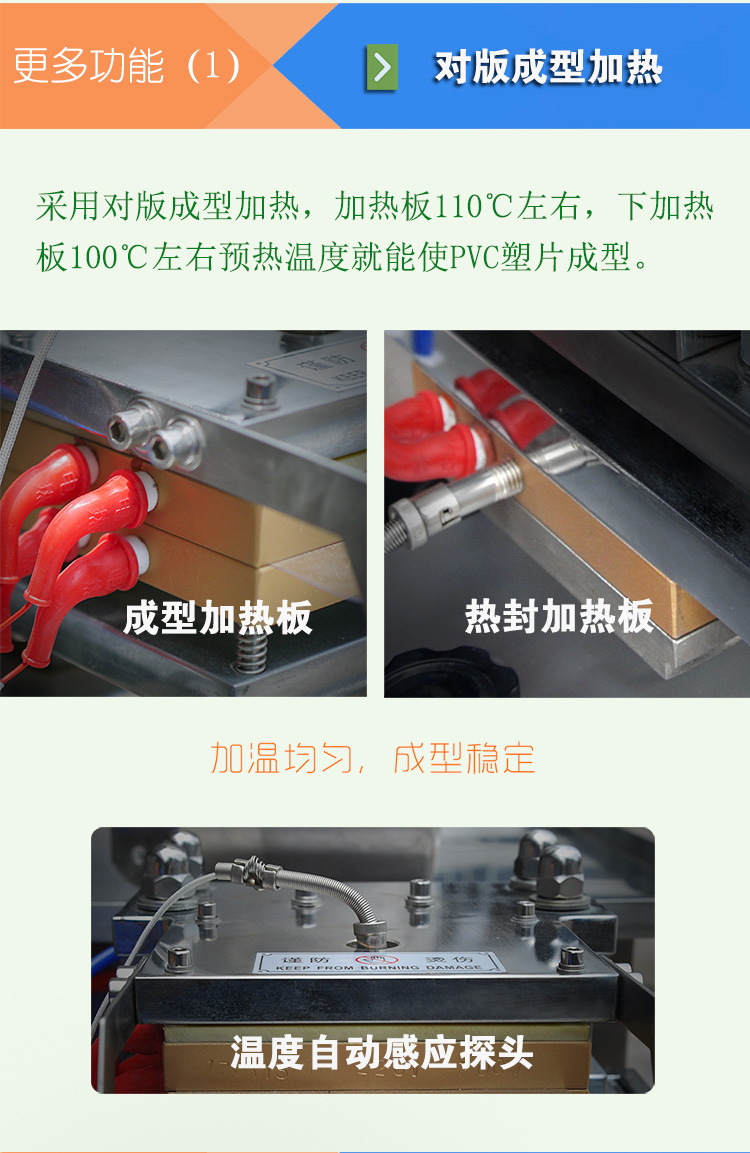

1、开电绿指示灯亮，成形上下与热封二只加热开关分别开启运作位置。温控仪控制成
形温度，一般分别预置100ºC，第二只温控仪控热封，温度预置130ºC~140ºC。上
下成型与热封温控仪预置温度；具体酌情而定。
2、放下起引料辊上压块，成型加热板温度到位，再开主机，塑料PVC先成型，成型泡
眼与热封模具孔位符合，注意热封模座汽缸放下热封模压住铝箔，铝箔会带动到冲截。
观察塑料（指机板面已成新PVC）行走是否左右偏移。如果有偏向应调整起引压辊座调
动引方向。
3、如果铝箔左右偏动，可调转节辊座手轮调正。如果前后偏差可调箱体移动。

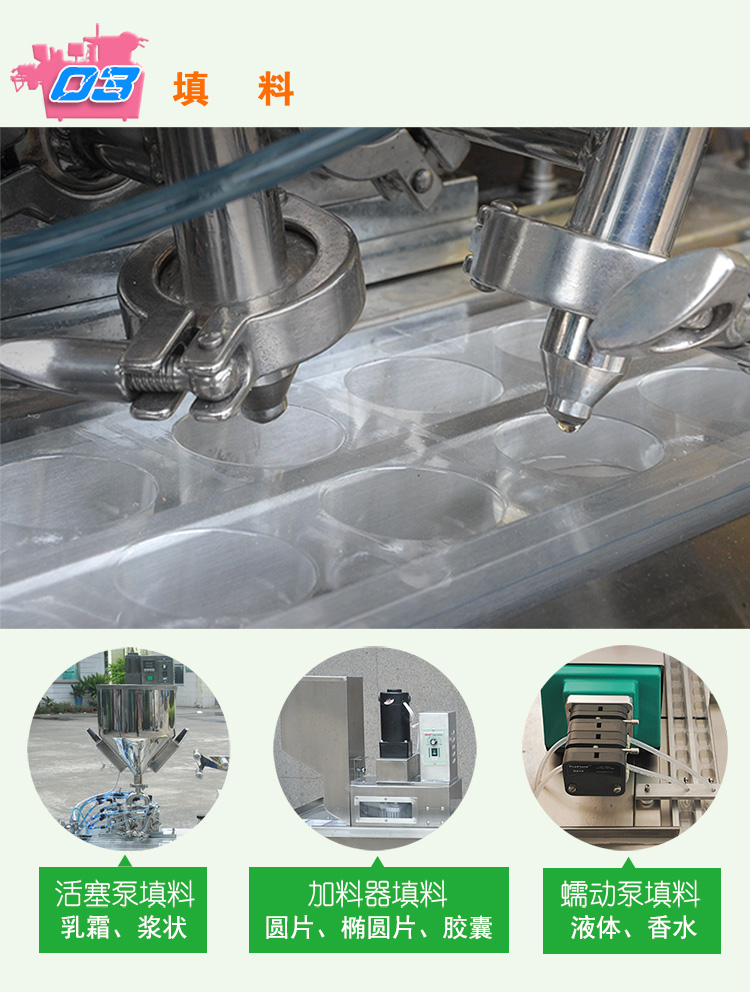

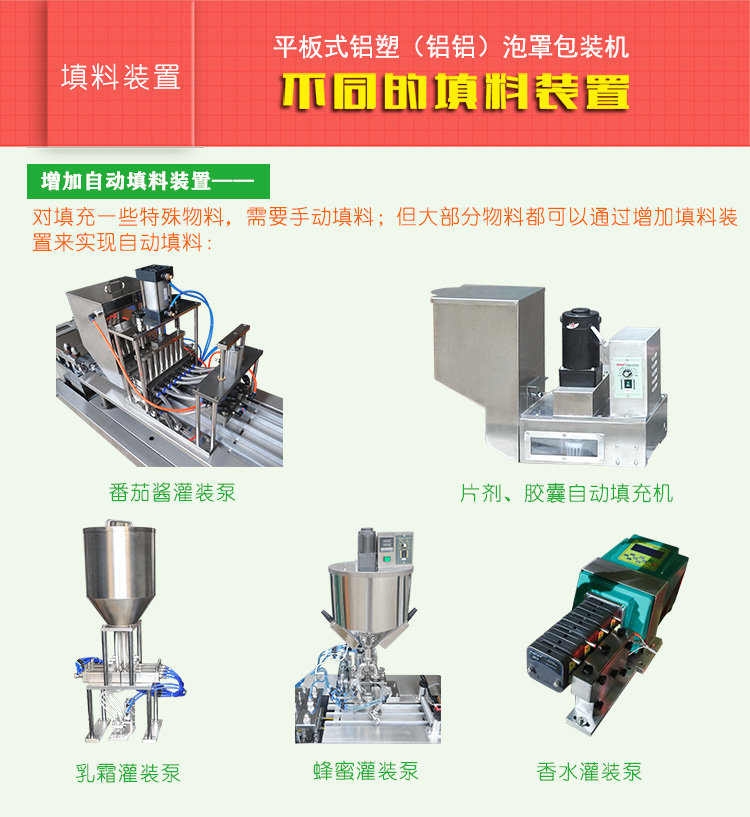

4、热封冲载正常后适度打开加料器开关与闸板，使药品（片剂胶囊、粮衣）适量进入
加料室，如有小量缸料可人工补填，如有药物被带进热封模具时，会严重影响同步，应
此在铝箔封合时粘模具上，要停机处理。
5、由于增加药品重量，铝箔拉力及机器温度逐步变化程度不等，可能产生成型和热封
不同步现象，提前或滞后，先检查塑料PVC和铝箔有否阴隔，然后可用机上微调机
构调整。微调机构在模具向后，因其调整距离或箱体前后调整。见图（2）所以在开机
前应放在中位位置，才可向前后移动，也可用前箱体移动调节，正确移动后，版块要等
走完十几版后才正确，所以在未走完时，不要乱调来调去。
6、塑料、铝箔的热封质量（粘合均匀牢固平正）由温度或压力，网纹板平正度来证见，
如果出现热封不良，一般宜温度，压力稍低，调节器正温度，最后调整螺册压力。
7、冲裁偏位，裁下用版式偏移，见图（3）。停机将手调箱体移动，已可以调模移位。
8、在日常操作知识、对于操作工作必须懂知该机结构原理，由凸轮传动顶杆座的滚轮，
上下行程，上盖模板位置固定死，出现泡罩不良状态，注意下成形模或热封到上止点，
固定紧立柱螺母，不注意的话容易出故障，顶杆压的滚轮滚针咬死现象，排作方法图（4）。
九、平板式自动泡罩包装机注意事项：
1、请您在操作使用前，先认真阅读此说 明书。以防操作有误，损坏机器。
2、安装前要检查地面水平度是否平衡。
3、应按接地标牌指定位置接入地线。
4、专职人员培训操作、维护。
5、机器应保持整洁。
6、机器生产前各部位必须加油（参操做条文）
7、机器出厂时传动箱表带润滑油，生产前必须加油。
8、提议本机最好采用无油空压机。
9、成型、热封、压痕等部位压力均不宜过大，否则影响使用寿命。成形、压痕之型垫转应留有一毫米左右浮动余地。
10、机器工作运行时，严禁用手触摸运行部件（特别是纵封、横封加热部位），确保人身和机器安全。
