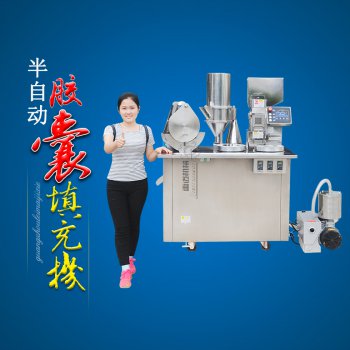

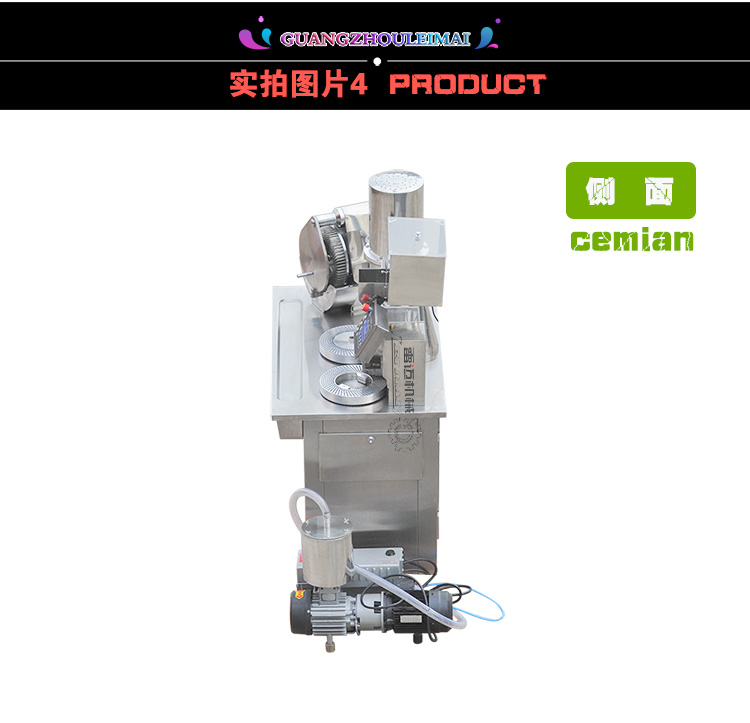

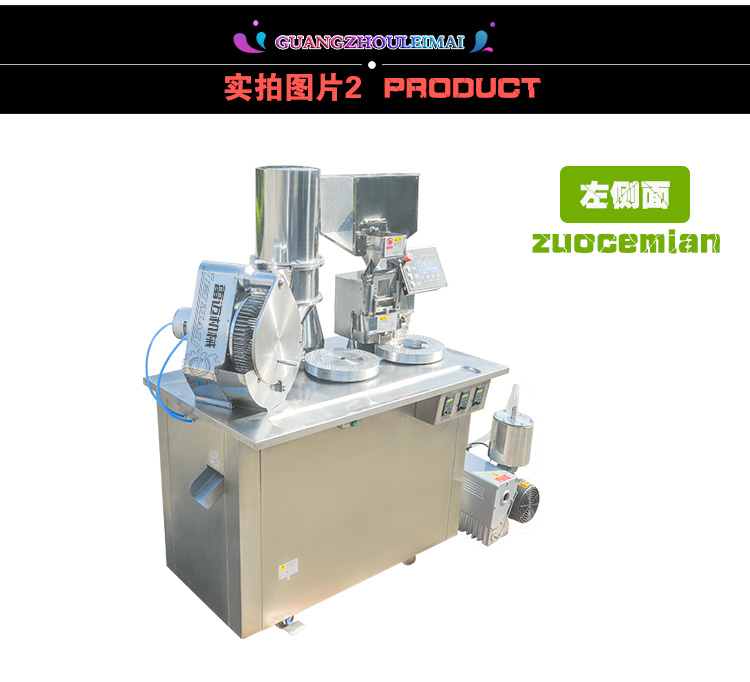

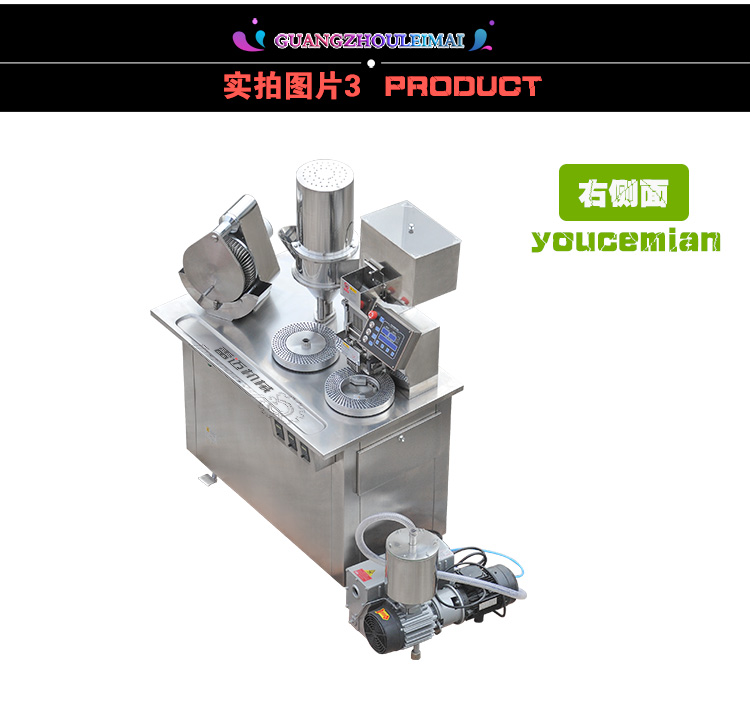

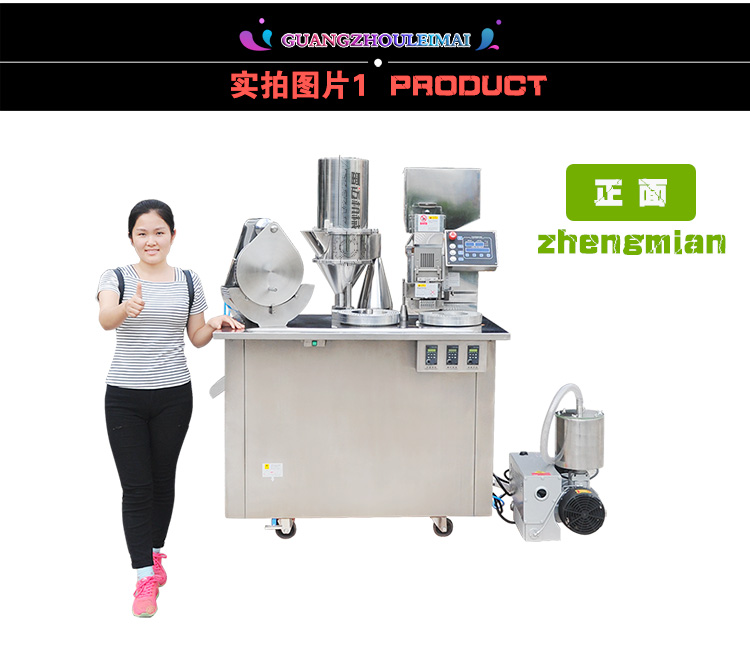

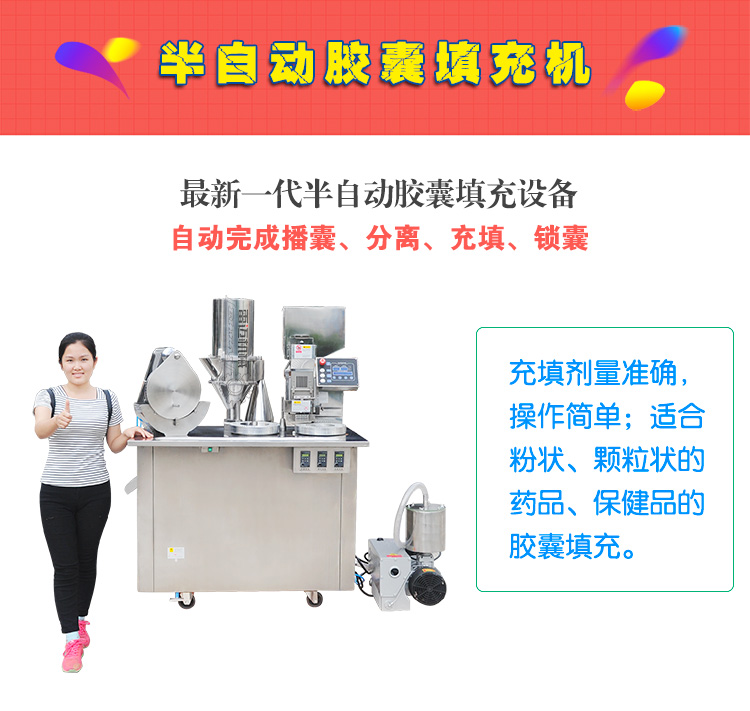

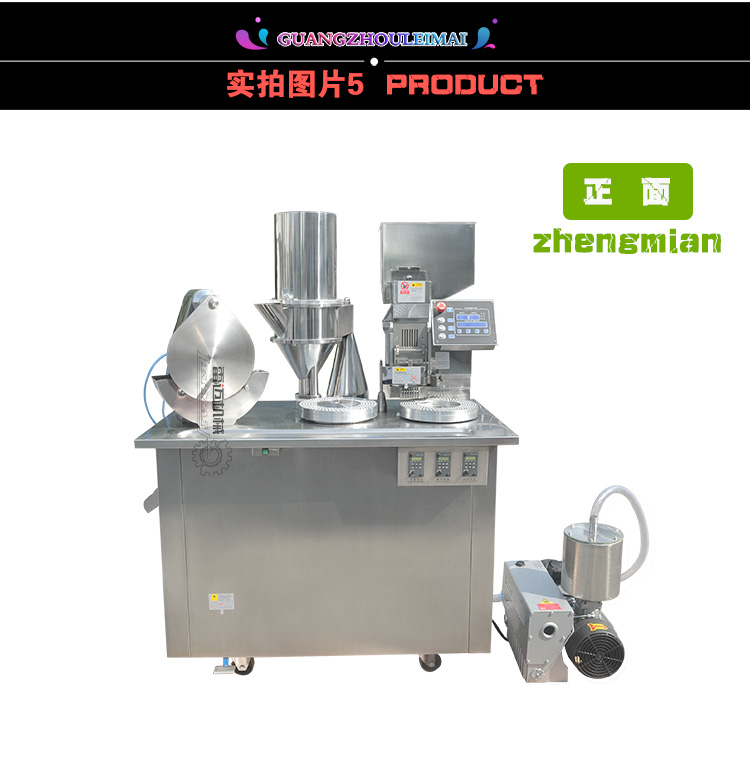

半自动胶囊填充机

产品名称:半自动胶囊填充机

产品型号:CGN-208D

产品用途:将粉末或者颗粒灌装在空胶囊壳里面

产品介绍:本机由新型播囊调头分离机构、药料充填机构、锁紧机构、变频调速机构、气动控制和电器控制系统、保护装置等部件以及真空气泵和气泵(选配)附件组成

产品介绍


概述:

     CGN-208D型胶囊充填机是我厂在DTJ-C(老机型)上研发改进的一种新型高效的胶囊充填设备,新型的播囊总成全部采用圆柱肖定位设计使该机在换模具时间减少到只用5--8分钟就可以更换并调试模具的工作。并且新总成在胶囊落囊,调头、真空分离、人工操作上与老机型比较会更简单、直观、简便、胶囊的上机率更高。本机结构新颖,造型美观,采用电器、气动联合控制,配备电子自动计数装置,可编程控制器、变频器调速装置,能分别完成胶囊的就位、分离、充填、锁紧等动作,代替手工充填,减轻劳动强度,提高生产效率,充填剂量准确,符合制药企业卫生要求。

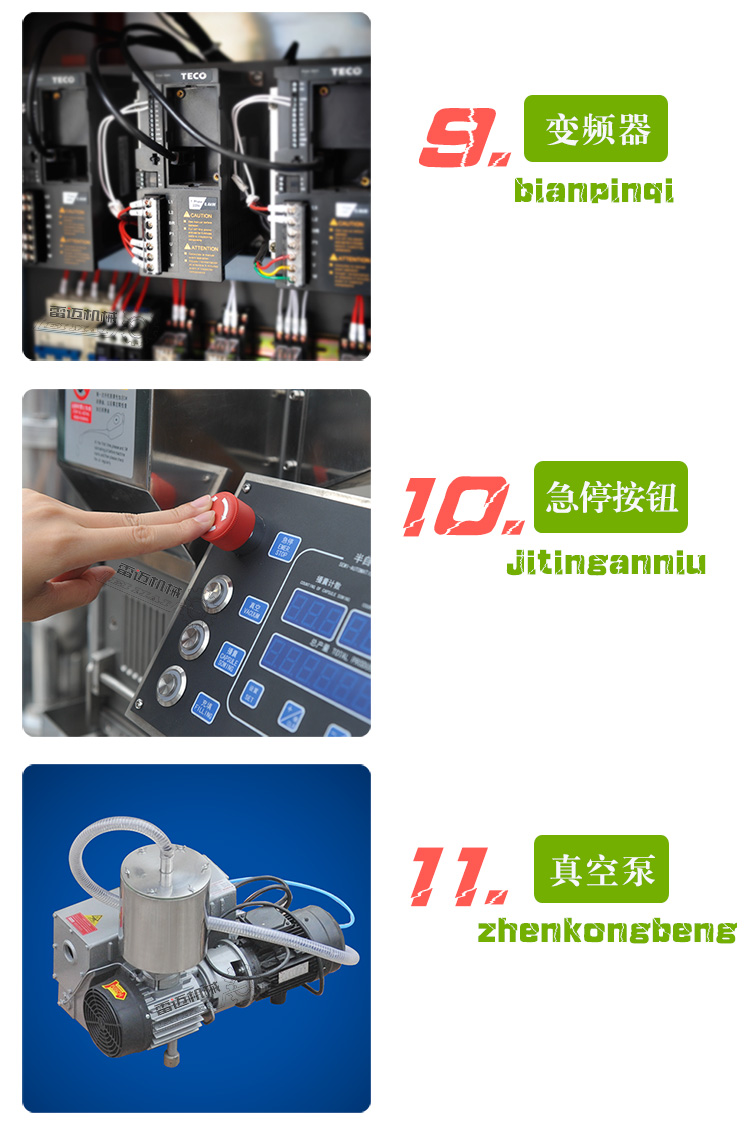

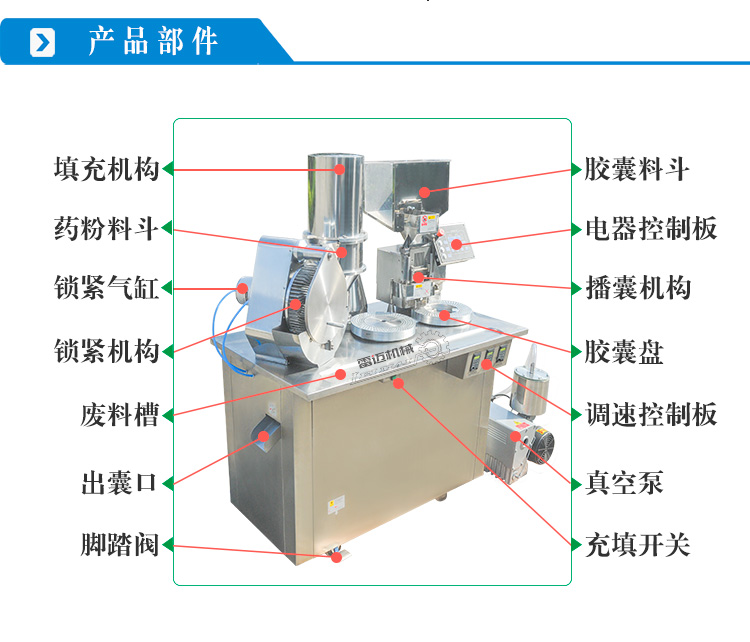

    本机由新型播囊调头分离机构、药料充填机构、锁紧机构、变频调速机构、气动控制和电器控制系统、保护装置等部件以及真空气泵和气泵(选配)附件组成。

国产或进口机制胶囊和手工胶囊(经套丸机套和的手工胶囊)都可适 用,成品合格率达到98%以上。

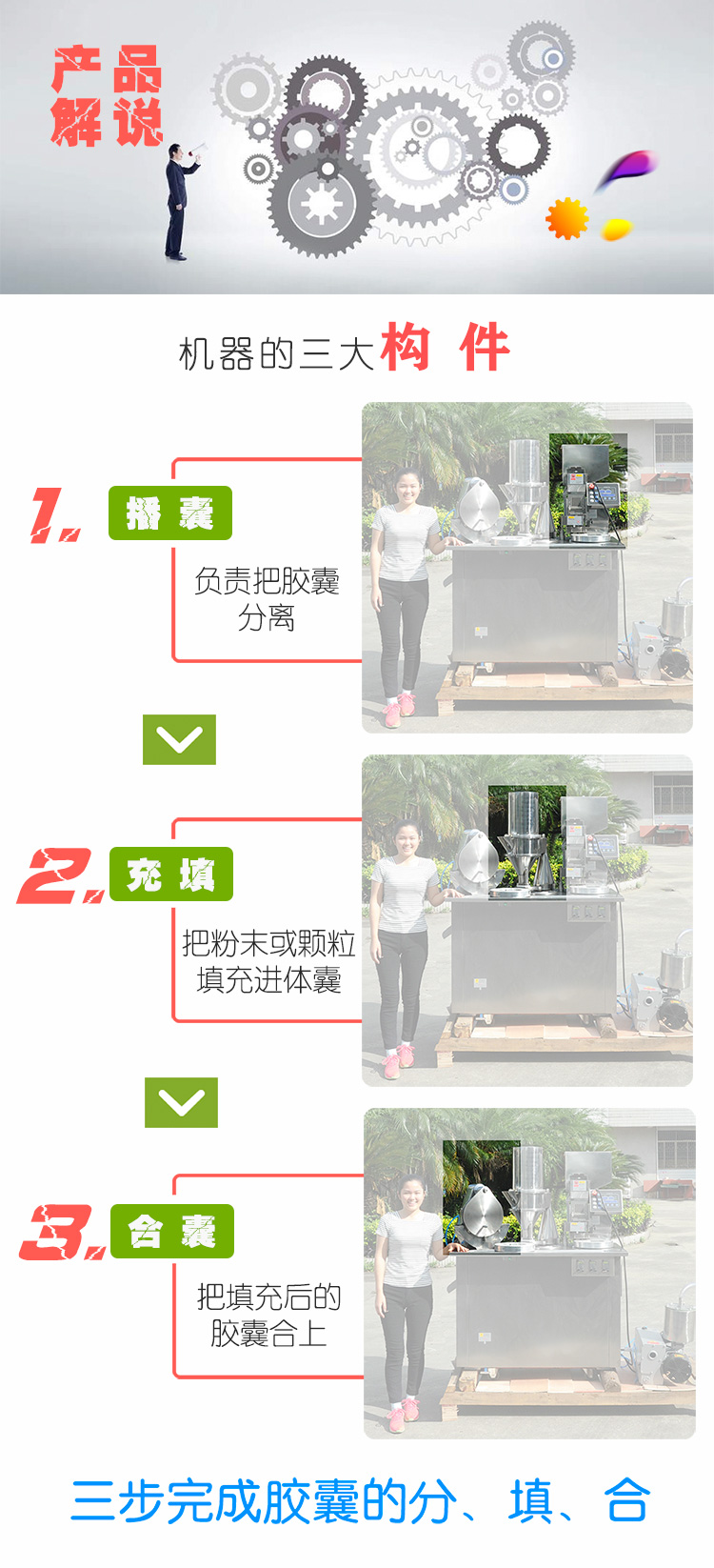

主要部件的作用介绍

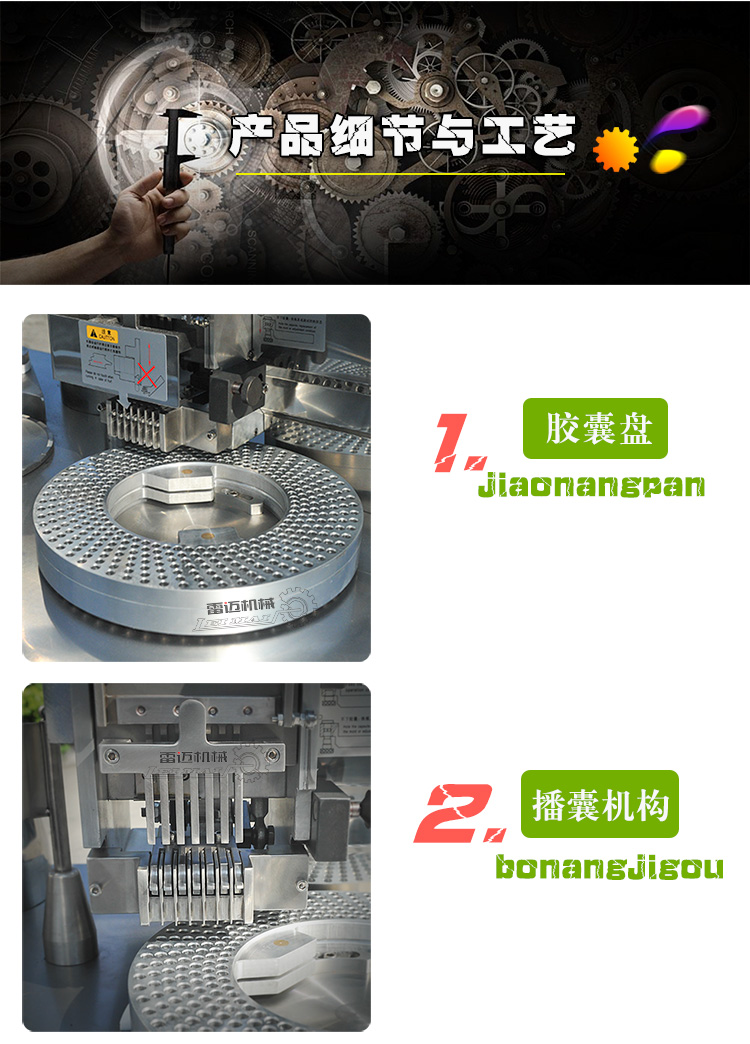

1、播囊机构:

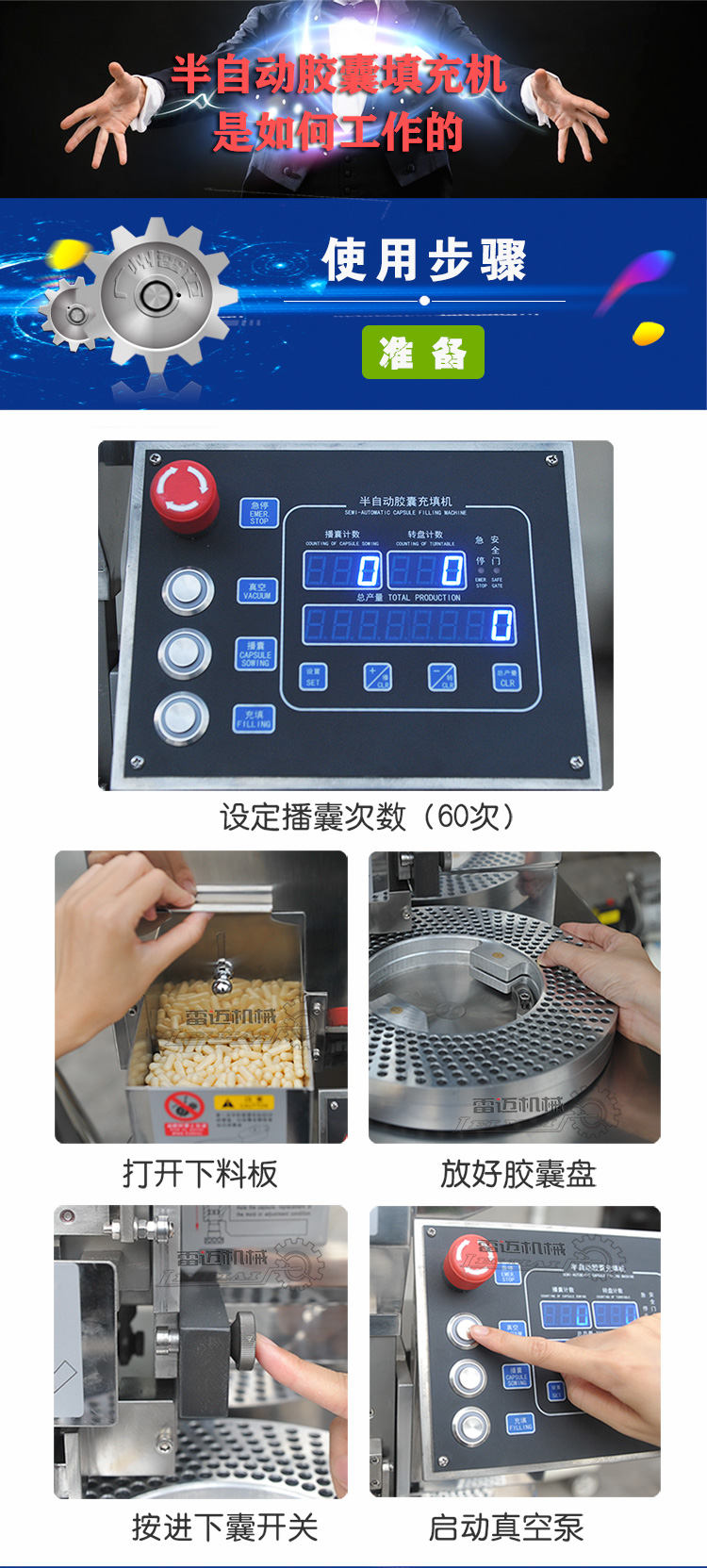

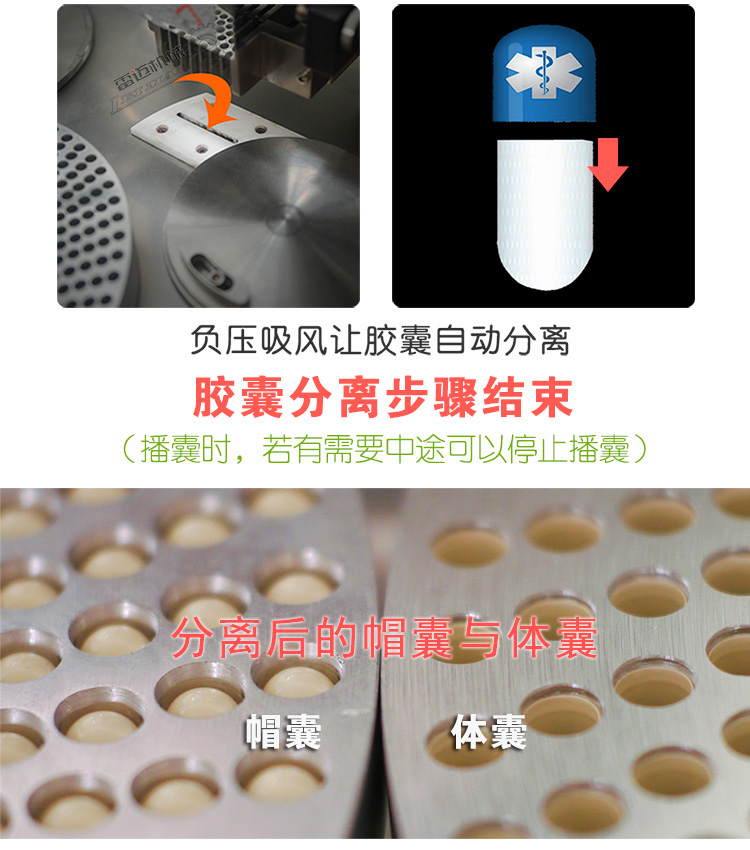

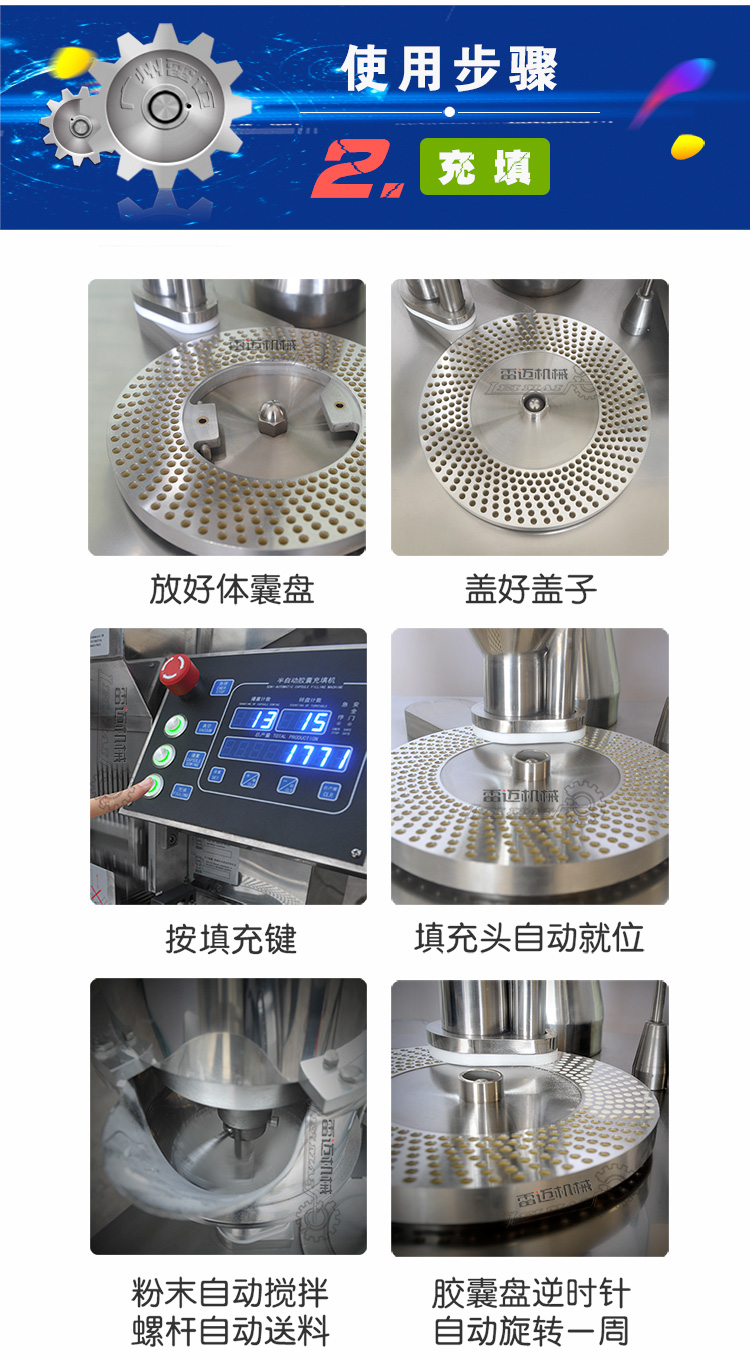

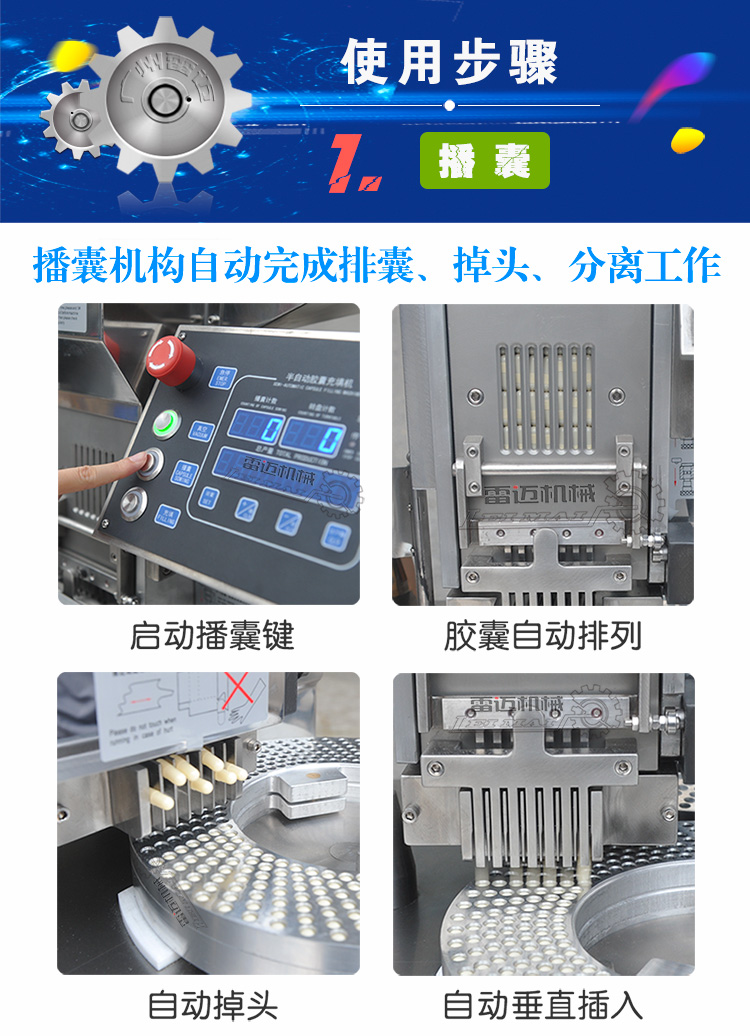

该机构由上下运动的播囊板把空心胶囊从料斗中输送到播囊管中,播囊管右下方设有下囊开关,当播囊管往下运动时,开关受碰铁作用放出一排胶囊,播囊管向上回升时开关即刻关闭使胶囊停留在播囊管内不会落下。已下落在胶囊梳里的胶囊受送囊叉作用向前推出并使胶囊调头(体朝外帽朝里),胶囊受压囊头向下推压使以调头的胶囊由水平状态转为垂直状态,在真空泵所产生的负压作用下胶囊落入胶囊盘,由于上模孔中有一小台阶阻止胶囊帽留在上模内,胶囊体受负压作用继续向下滑到下模孔内,由此调头机构完成了胶囊的排囊、调头、分离工作,见(图一)。

该机构由变频器调速电机带动凸轮、摇杆、棘轮机构进行运转,凸轮每旋转一周,棘轮推进一齿(也就是使模具推进一排孔),同时凸轮带动摇臂使播囊板作上下运动的一个循环。

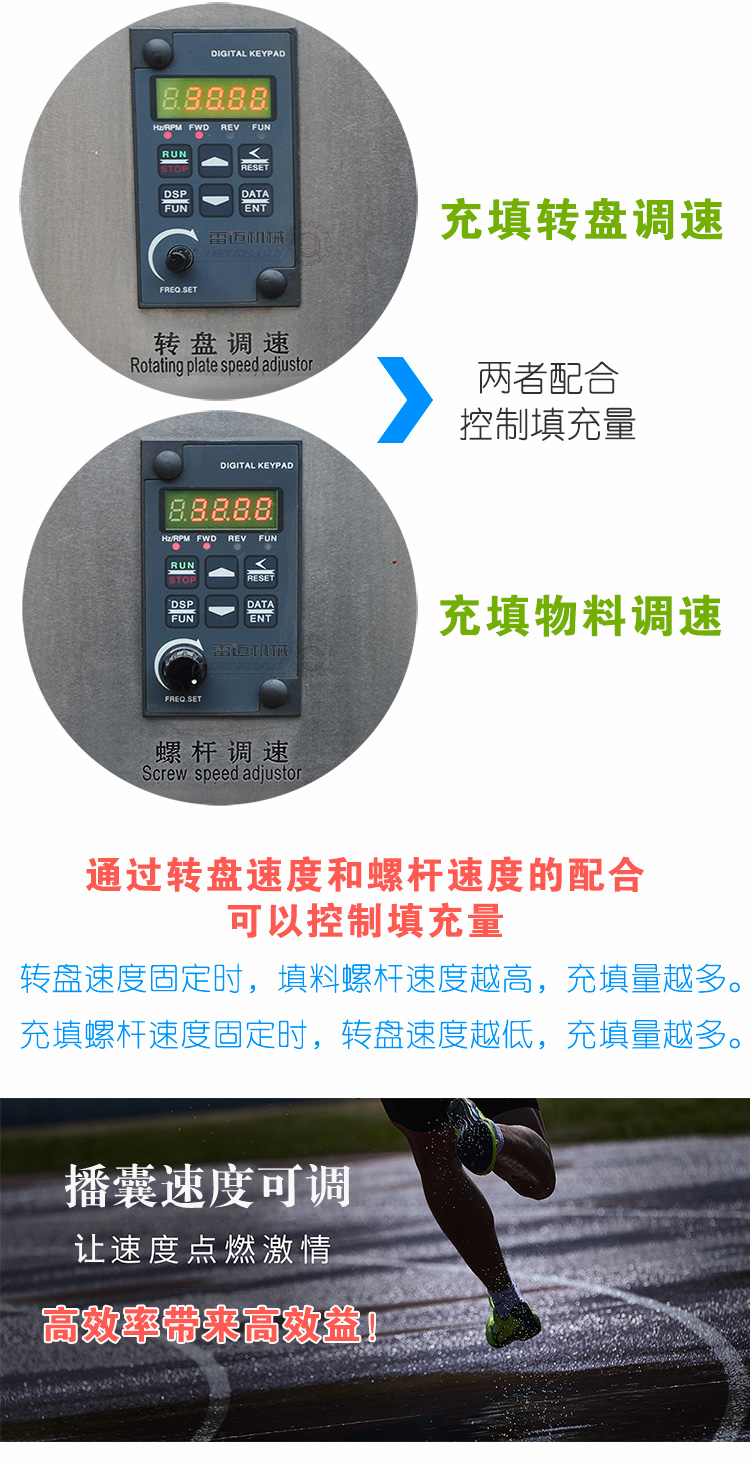

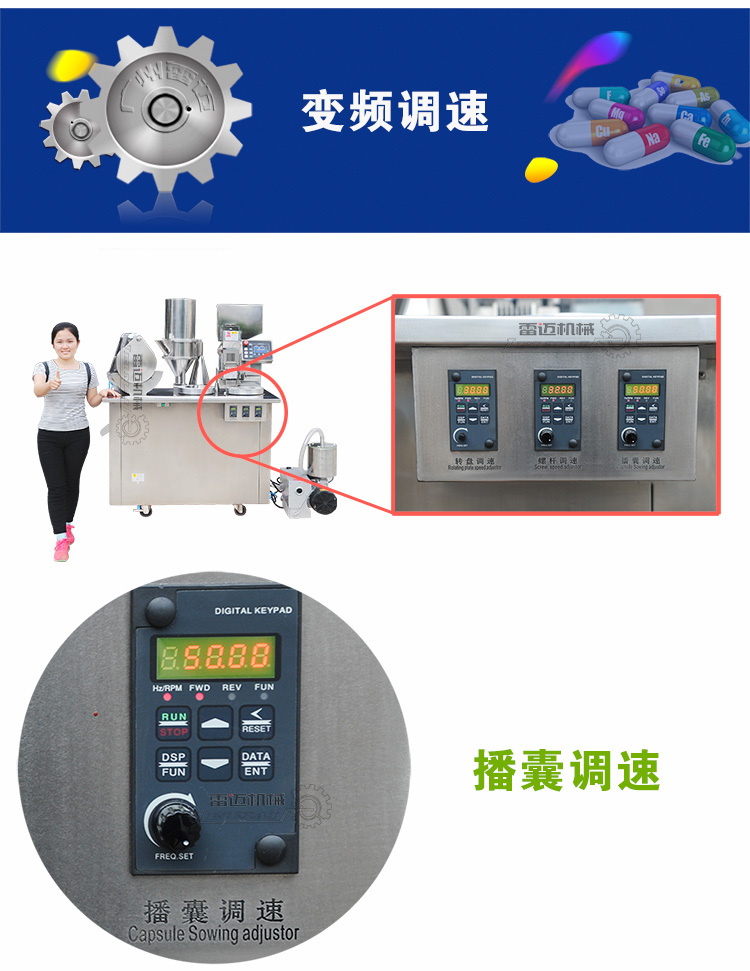

该机构设有计数自动控制,当模具排满胶囊时,机构自动上止点停机以保证下次运行的简便。(上止点:播囊管在顶部往下走的那个点),在中途需要停机时也可以手动停机。该机的速度由变频器上旋钮调节,并配有仪表显示速度。

若遇有些胶囊分离不完全时,可用手拨动模具12圈,促使其在真空吸附下达到完全分离。

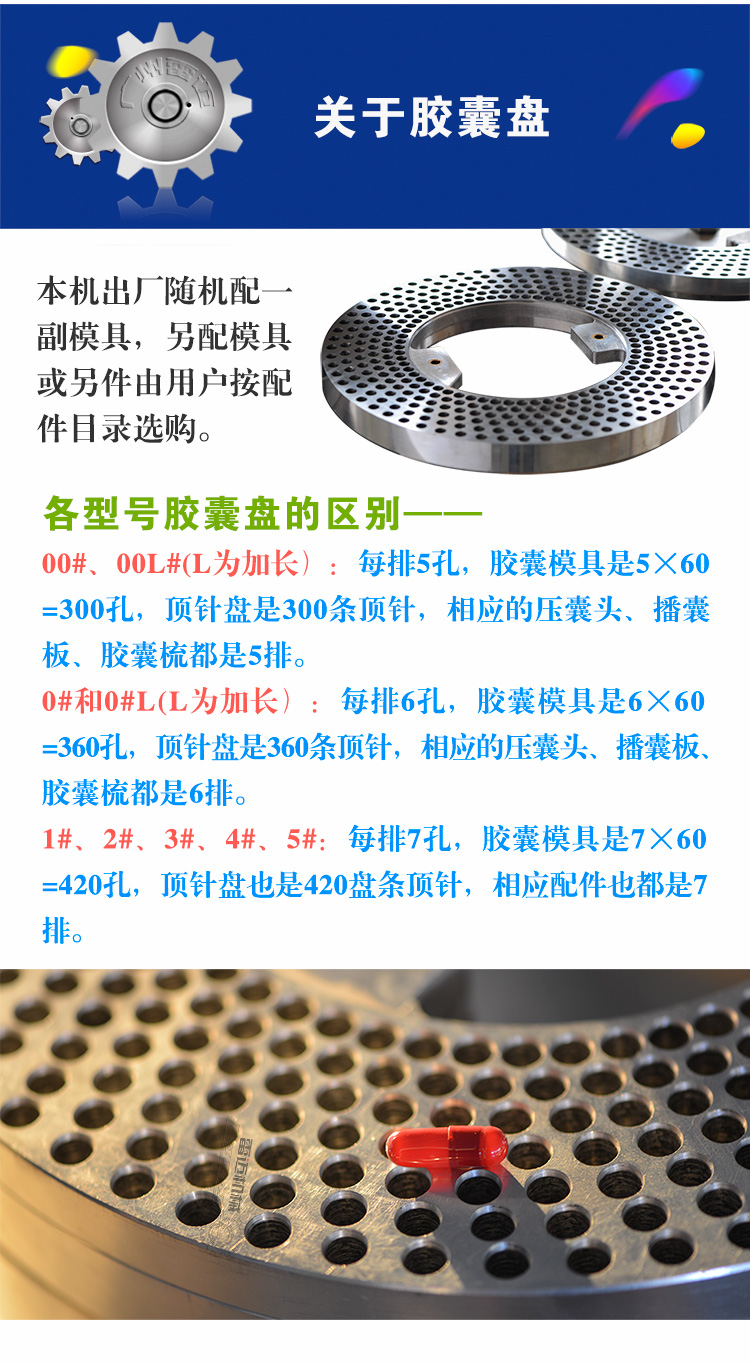

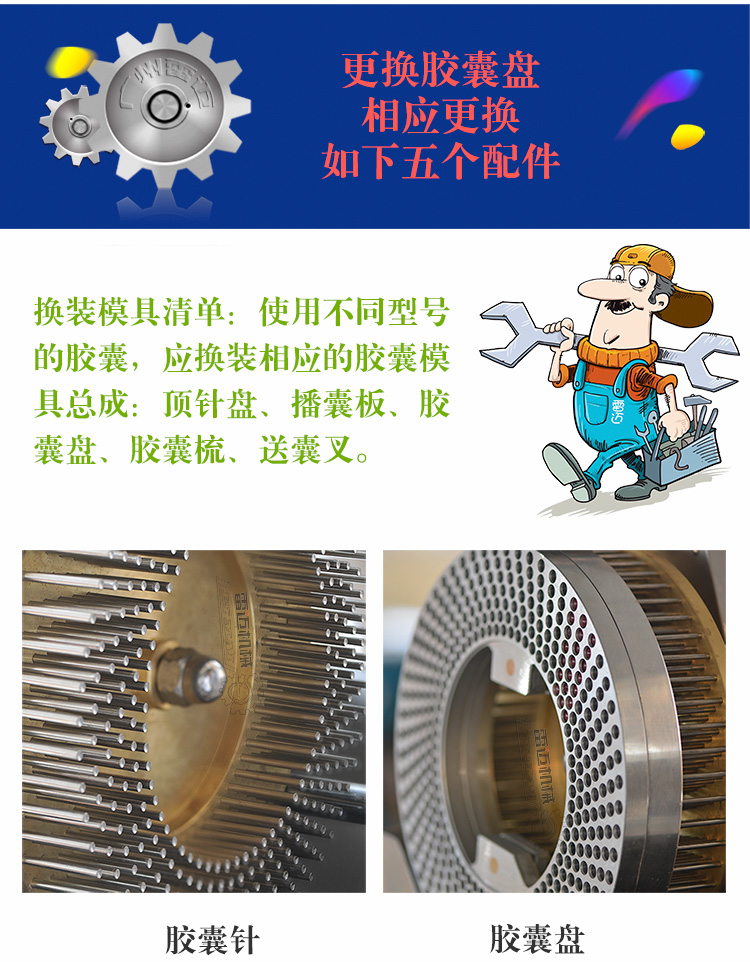

本机出厂随机配一副模具,另配模具或另件由用户按配件目录选购。

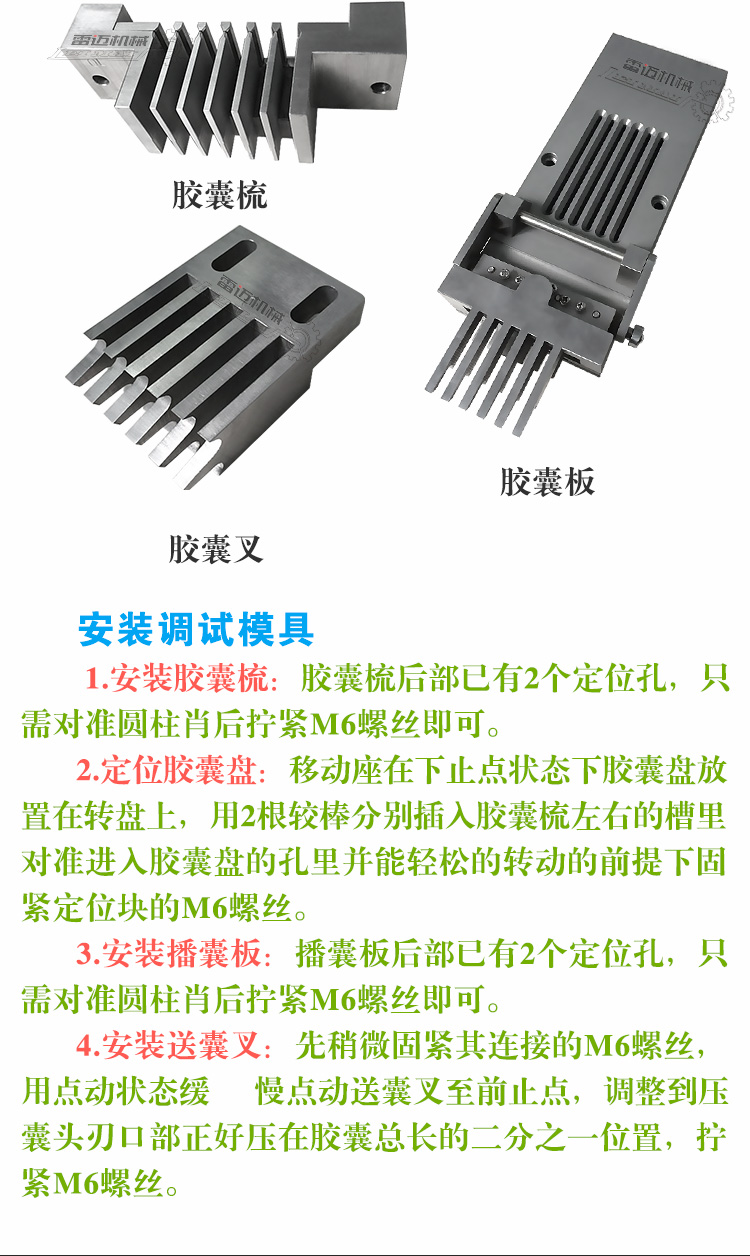

区别:00#00L#(L为加长)装置是每排5孔,胶囊模具是5×60=300孔,顶针盘是300条顶针,相应的压囊头、播囊板、胶囊梳、都是5排。

0#和0#L(L为加长)装置是每排6孔,胶囊模具是6×60=360孔,顶针盘是360条顶针,相应的压囊头、播囊板、胶囊梳、都是6排。

1#、2#3#4#5#装置则是每排7孔,胶囊模具是7×60=420孔,顶针盘也是420盘条顶针,相应的配件也都是7排。
