一、产品简介：

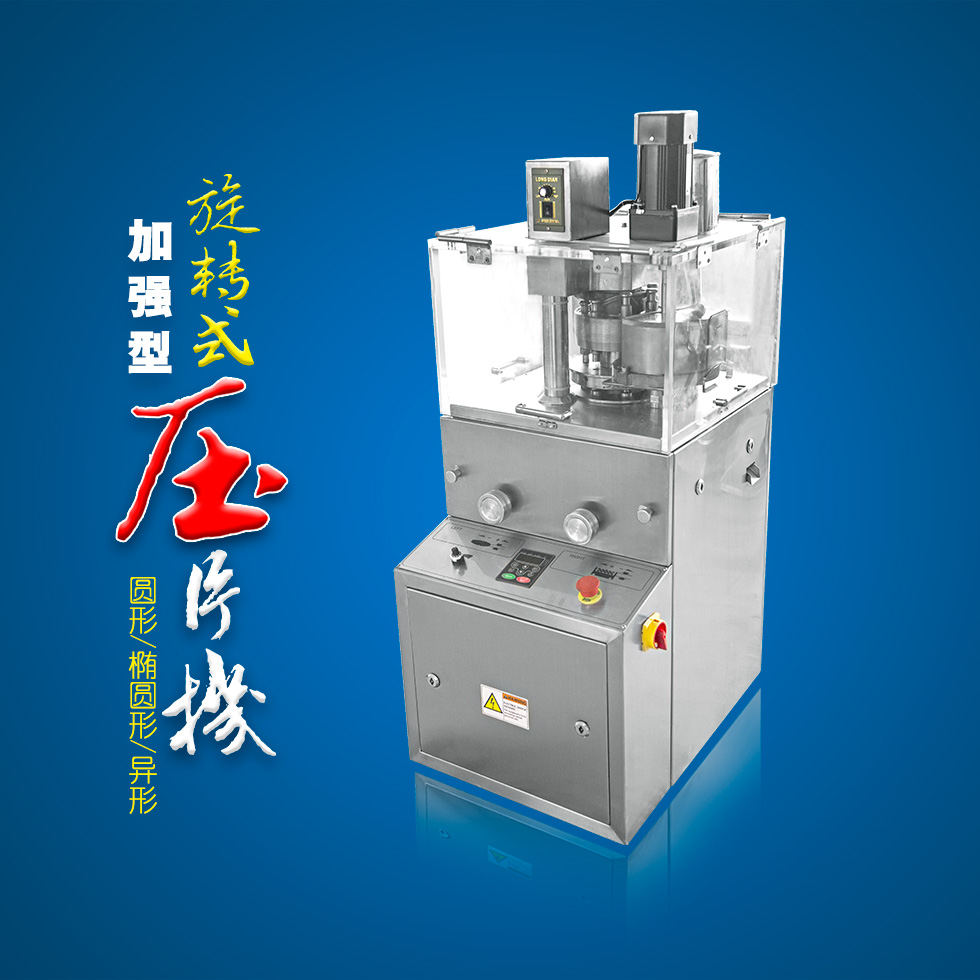

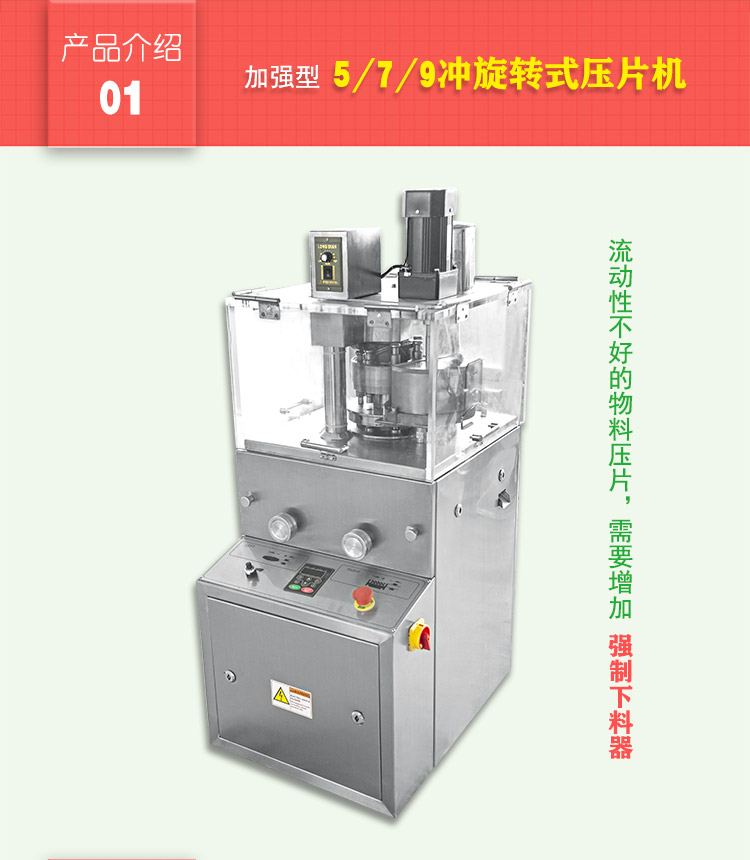

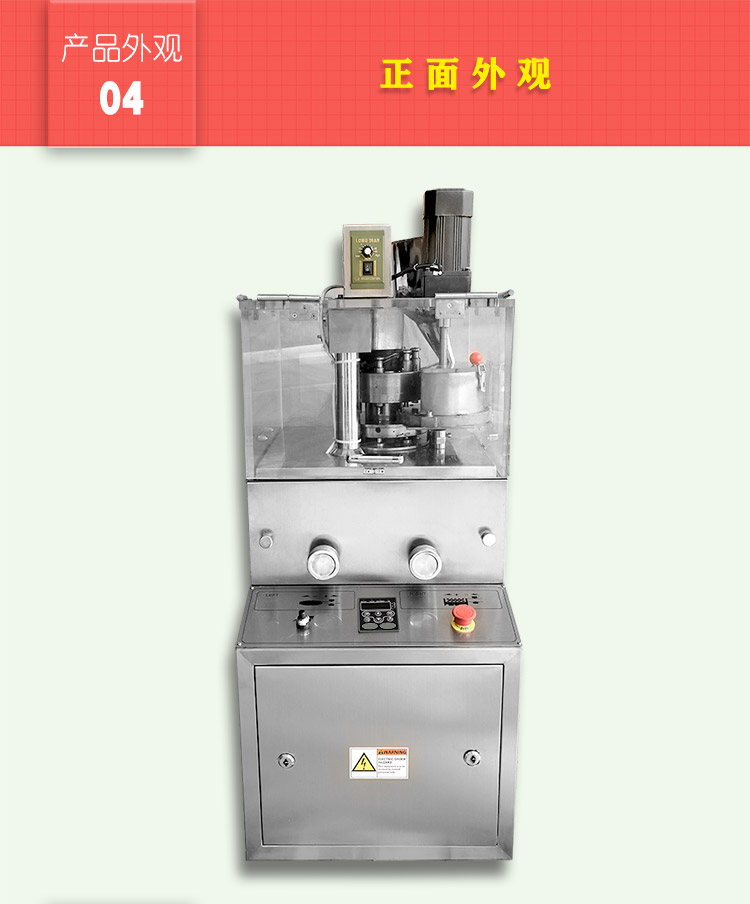

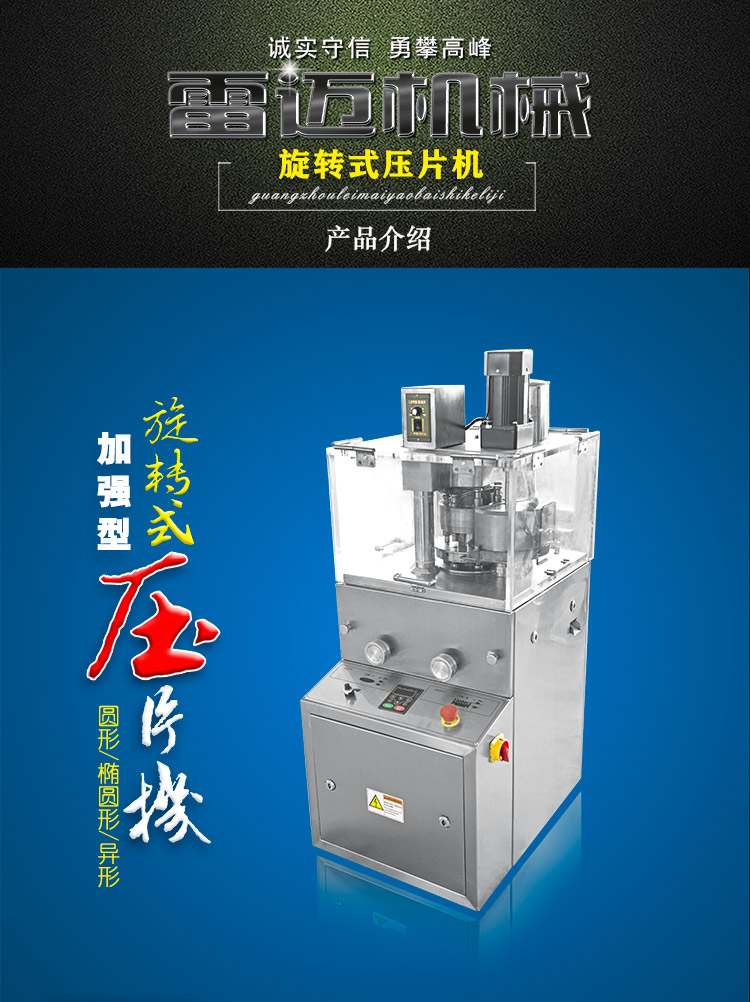

小型旋转式压片机是目前国内重量轻、体积小的旋转式压片机。整机为不锈钢材料精密机加工制作而成，支撑架为铝合金材料，上、下可以独立拆开，便于运输。工作室由全透明有机玻璃罩密封，可有效防蚊虫、防尘，清洁、美观，工作情况一目了然，废料容易清洁，完全符合国家GMP生产标准。清除残余药粉和废料时可以将玻璃罩移开，非常方便。

该机可将粉剂、小颗粒压制成12毫米以下的圆形或异型片剂，产量为9000-15000片/小时，片剂厚薄、压力大小、压片速度均可根据客户的要求随意调节。该机外形简洁、小巧，重量轻，操作简便。

二、产品优势：

旋转式压片机配有过载保护装置，当压力过载时，能自动停机。电磁制动电动机和其它安全保护装置，运行时也能调整与操作。

三、适用范围：

适合制药、食品、化工、电子等行业使用。

1、制药行业：中药片剂、西药片剂、营养素片等

2、食品行业：糖果片、咖啡片、润喉糖、巧克力豆、调味料块等

3、保健品行业：口含片、奶片、钙片、蜂胶片等

4、电子电池行业：电子元件、纽扣电池等

5、化工行业：芳香球、化肥片、蚊香片、催化剂、消毒片剂、粉饼等

6、冶金陶瓷行业：触媒、冶金粉末粒、陶瓷粒、金属片等

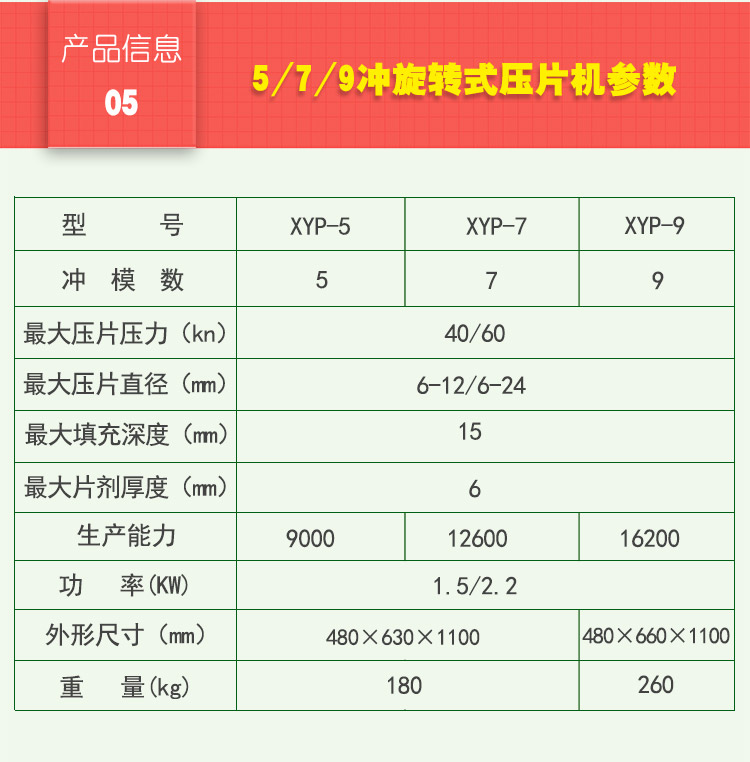

四、技术参数：

五、安装调整和使用：

1、冲模的安装与调整：

1.1冲模安装前准备工作：拆下料斗、加料器。打开右门，转动手轮清洁转台工作面、模孔和所需安装的冲模。旋转压力调节收轮，将压力调小。拆下下冲装卸轨。

1.2中模的安装：将转台上中模紧固螺钉旋出转台外圆1毫米左右，注意与吸粉嘴等部件不要相碰，勿使中模装入时与螺钉的头部相碰为宜。中模装置较紧，放置时要平稳，将打棒穿入上冲孔，然后轻轻打入。中模进入模孔后，其平面不高出转台平面为合格，然后将螺钉紧固。

1.3上冲的安装：首先将嵌舌拆下，然后将上冲杆插入孔内，用大拇指和食指旋转冲杆，检验头部进入中模上下滑动的灵活性，无卡阻现象为合格。再转动手轮至冲杆颈部接触平行轨。上冲杆全部装毕，将嵌舌装上。

1.4下冲的安装：按上冲的方法安装，装毕将下冲装卸轨装上。

1.5式运行：全套模具装毕，转动手轮，使转台旋转2周，观察上下冲杆进入中模孔及在轨道上运行情况。无卡阻和碰撞现象为合格。要注意到出片处，应高出转台工作面0.1～0.3毫米。关闭所有门、开动电动机，空转2分钟，待运转平稳后方可使用。

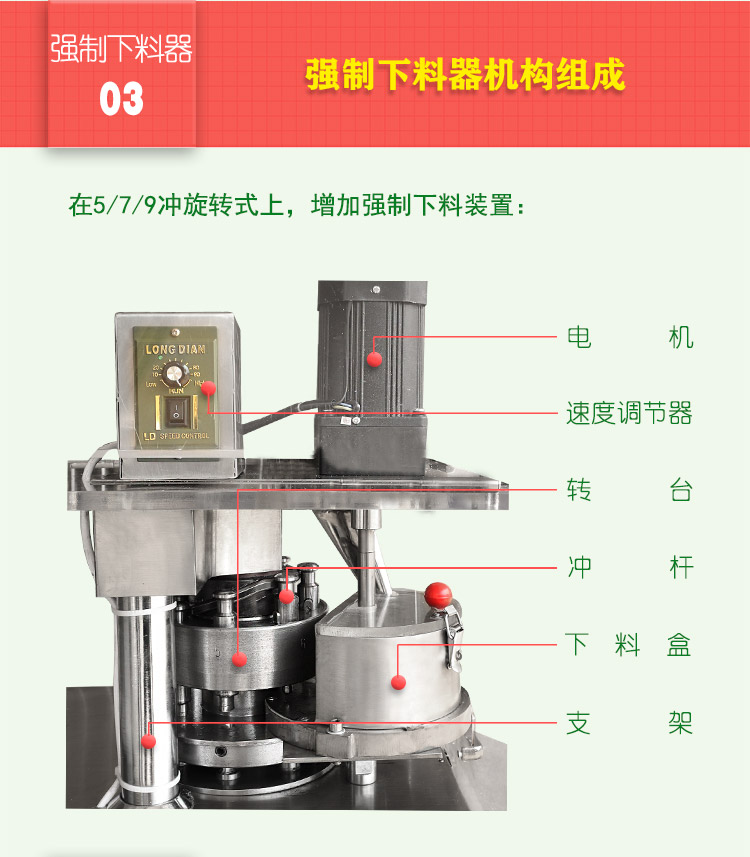

2、加料器的安装与调整：将加料器装在加料器支撑架上，然后将滚花螺钉拧上，再调整调节螺钉，使加料器底面与转台工作台面之间间隙为0.05～0.1毫米，拧紧滚花螺钉，再调整刮粉板高低，使底平面与转台工作面平齐。将螺钉拧紧。

3、充填量的调节：充填调节由安装在机器前面右边的调节手轮控制手轮边上有指示标志。当手轮按顺时针方向旋转时，充填量减少，反之增加。调节时应注意加料器中有足够的颗粒，同时调节压力使片子有足够的硬度，以便称量。

4、片剂厚度(压力)调节：片剂厚度(压力)调节是由安装在机器前面左边的调节手轮控制，手轮边上有指示标志。当手轮按逆时针方向旋转时，片剂厚度降低(压力增大)，反之片剂厚度增加(压力减小)。当充填量调定后，检查片剂的厚度及硬度，再作适当的微调，直至合格。

5、输粉量的调整：当充填量调妥后，调整颗粒的量。首先松开斗架侧面的螺钉，再旋转斗架上调整螺钉，调节料斗口与转台工作面距离，其距离一般观察加料口内颗粒的积贮量勿外溢为合格。调整后，将螺钉旋紧。

6、速度的选择：调节速度方法比较简单，只要旋转调节旋钮，顺时针为转速增加，反之速度减低。关键是速度的选择，对机器使用寿命、片重、片剂的质量有直接影响。由于颗粒的性质、黏度、含水量、颗粒的粒径分布以及片径大小，压力不同，故不能作统一的定，只能根据实际情况及技术人员经验来确定。但一般情况，若压制矿物、植物纤维含量大、大片径、粘性差的物料，宜采用低使压片。速度一般不高于25转/分。反之，如果压制粘性、流动性好、小片径、易成的颗粒，可以选择较高速度。压片速度可通过试压、调整得到。建议持续压片时的转速不高于额定转速的80%。

六、电器操作方法：

操作步骤：打开电箱门，合上电源开关，操作面板上指示灯亮，按下“run”键，慢慢旋转变频旋钮，速度就会慢慢加上去，如需紧急停车，按一下“stop”键，压片机就会立即停止运行。在压片结束后，打开电箱门，切断电源。

七、常见故障与排除方法：

1、上下压轮轴相窜动：压轮轴断油磨损，磨损轻微，修复后加油。磨损严重，立即更换。

2、上轨道磨损：

2.1断油产生干磨，导致轨道面轻度损坏，应及时修复，损坏严重应调换。

2.2釉质不好轨道与冲杆间的润滑只能选择机油润滑，可选用30#齿轮油或空压机油，开机前用刷子涂一次。

2.3粉尘太多，产生吊冲，导致上轨道磨损，则应改变制粒工艺，保证颗粒含量(00目以上)高于10%。

3、片重差异：

3.1加料器磨损或安装不对。加料器磨损请调换。若安装不当，及时调整。

3.2冲模问题，检查上下冲杆总长，如高于公差范围，则停止使用。

八、压片机的润滑：

1、本机的一般机件润滑，在装置的外表有油嘴，可按油杯的类型别注入润滑脂和机械油，每次开车前应加一次。中途可按轴承温升和运转情况添加。

2、蜗轮箱内加机械油，一般夏季选用N46、冬季选用N32。油量以蜗杆侵入一个齿面高为宜，可通过视窗观察油面的高低。使用半年左右，更换新油。

3、上轨道盘的润滑，每次使用前，用刷子刷点机械油润滑。

4、冲杆和轨道用N32机械油润滑，不宜过多，以防止油污渗入颗粒中引起污染。

九、保养：

1、定期检查机件，每月进行1-2次，检查项目为蜗轮、蜗杆、轴承、压轮、曲轴、上下轨导等各活动部分是否转动灵活和磨损情况，发现缺陷应及时修复使用。

2、一次使用完毕或停工时，应取出剩余粉剂，刷清机器各部件的残留粉子。如停用时间较长，必须将冲模全部拆下，并将机器全部揩擦清洁，机件的光面涂上防锈油，用布蓬罩好。

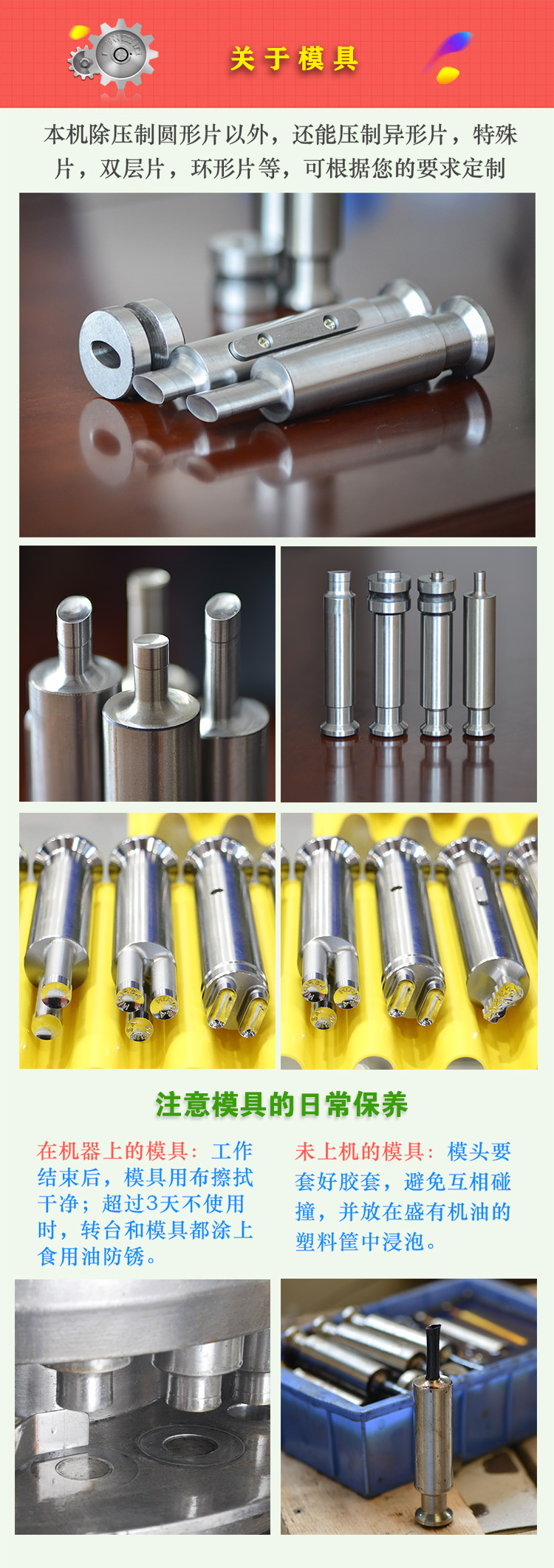

3、冲模的保养应放置在专用箱内，使冲模全部侵入油中，并要保持清洁，勿使生锈和碰伤，建议能定制专用箱以每一种规格装一箱，可避免使用时造成装错及有助于掌握损缺情况。

4、使用场所应经常打扫清洁，尤其对医药和食用的片剂制造更不宜有灰沙、飞尘存在。

5、电气元件要注意维护，定期检查，保持良好运行状态。冷却风机应定期用压缩空气清除积尘。

6、电气元件应注意工作环境条件(温度、湿度)，在良好的环境下，将延长部件的使用寿命。

7、电气元件的维修，应由专业技术人员执行，特别是变频器更应小心从事，一般情况下应送专业厂家维修。

8、对机器电器部分作绝缘测试前，必须将变频器主回路控制线全部拆去，以免绝缘实验损坏变频器。对变频器单独作绝缘测试方法见变频器操作手册。
