主页 > 产品中心 > 压片机 > 21冲旋转式压片机

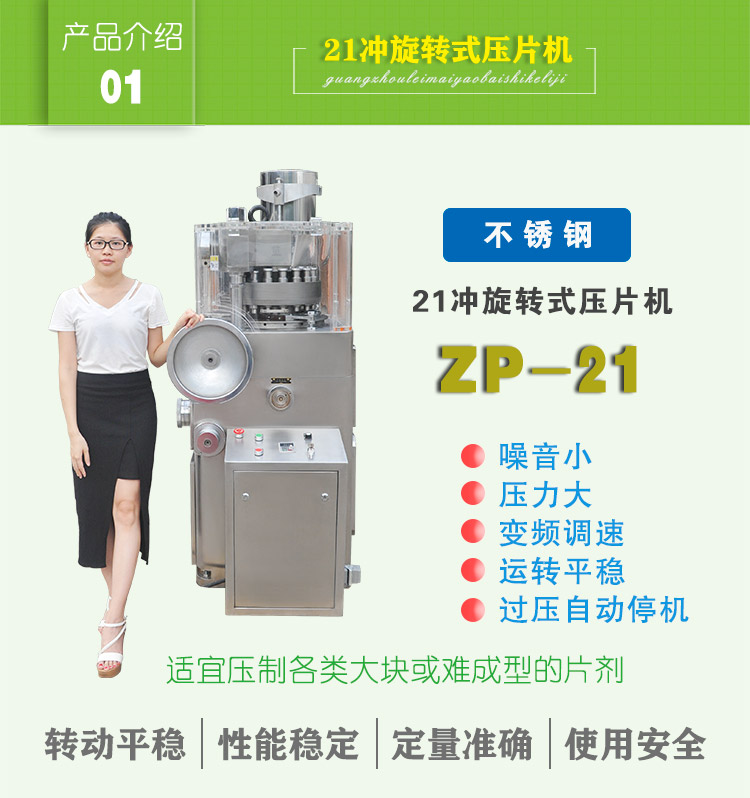

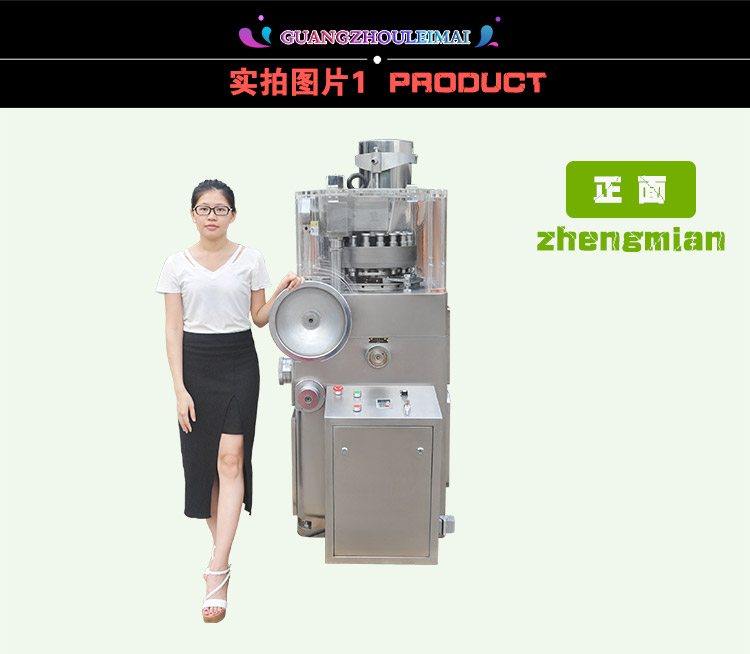

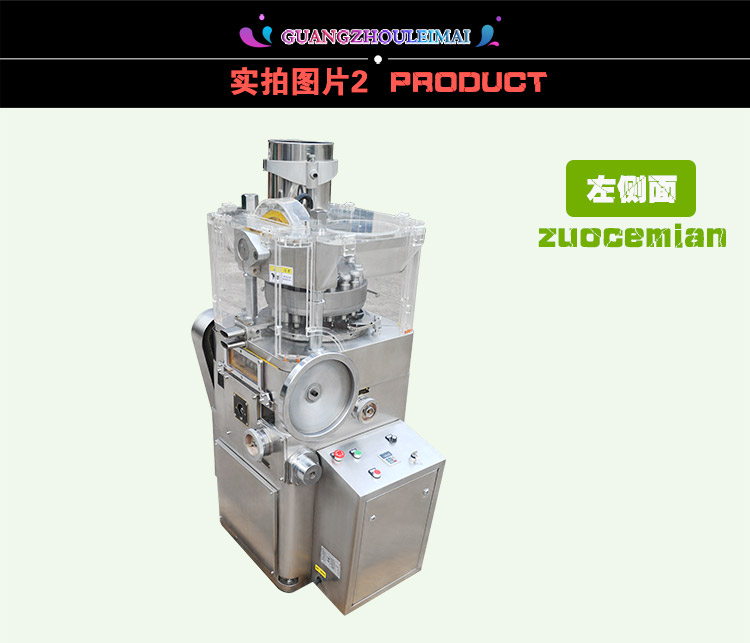

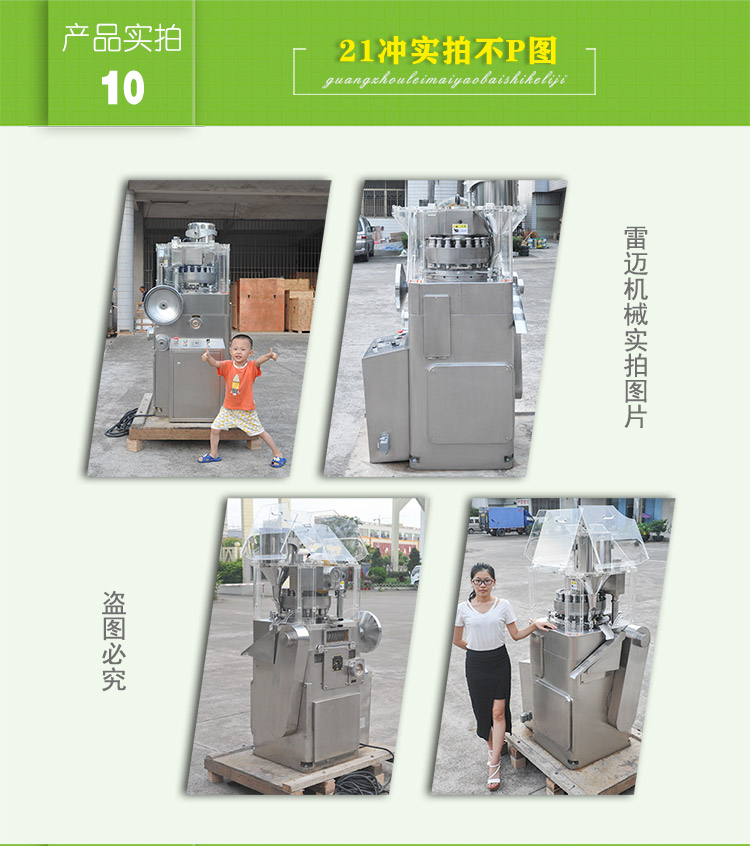

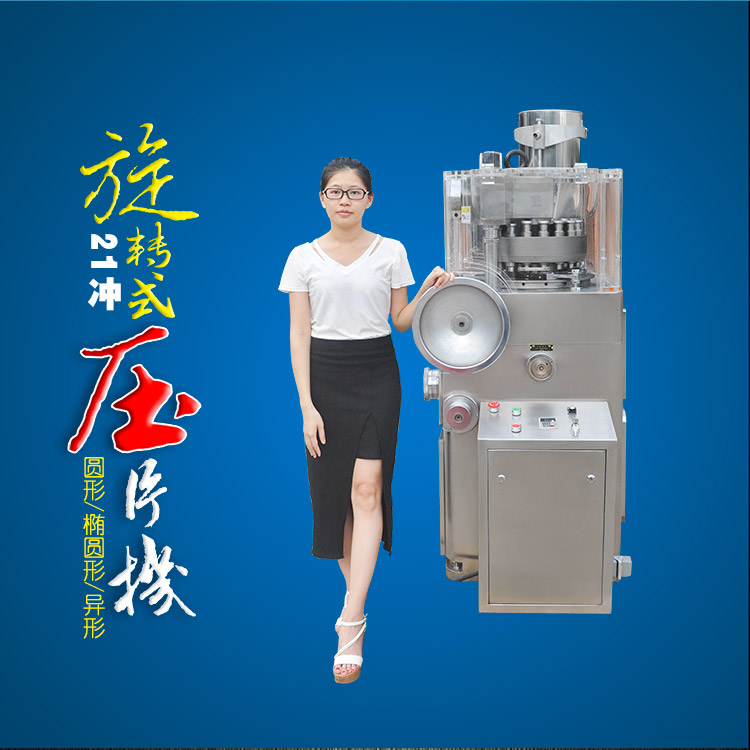

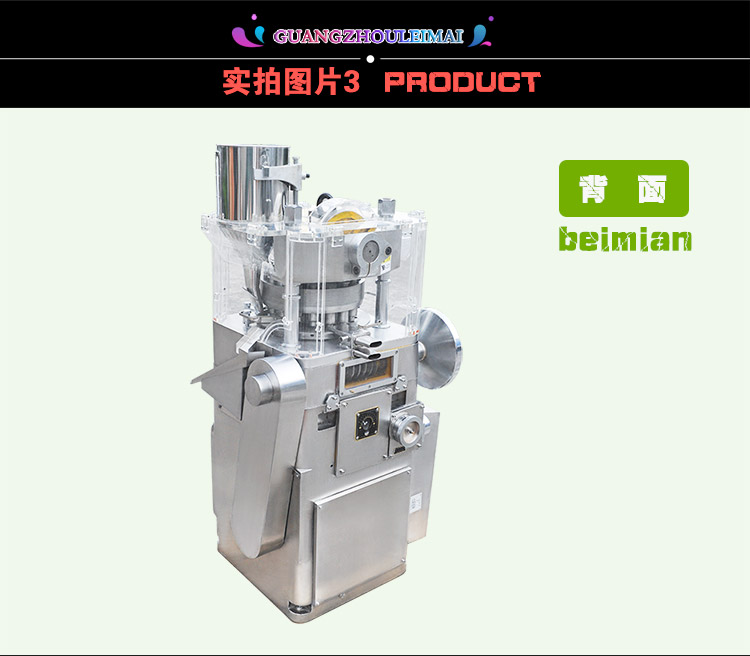

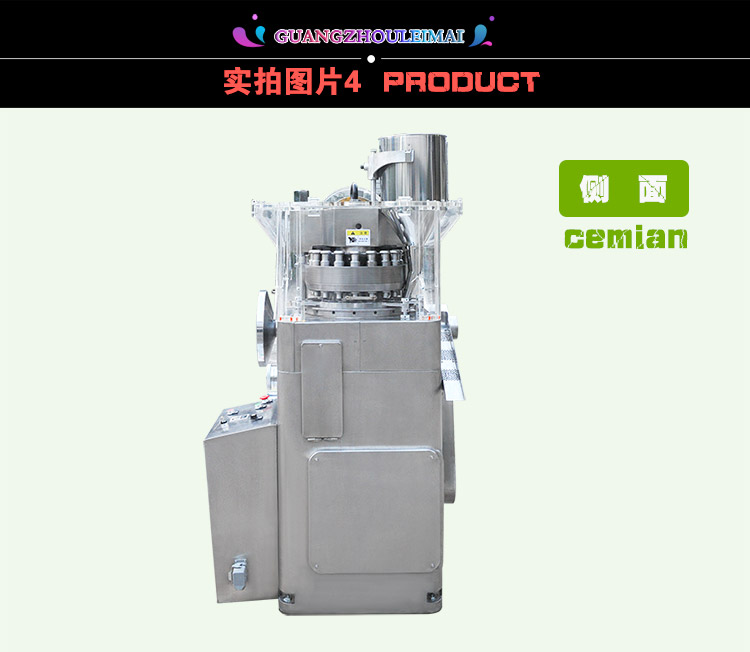

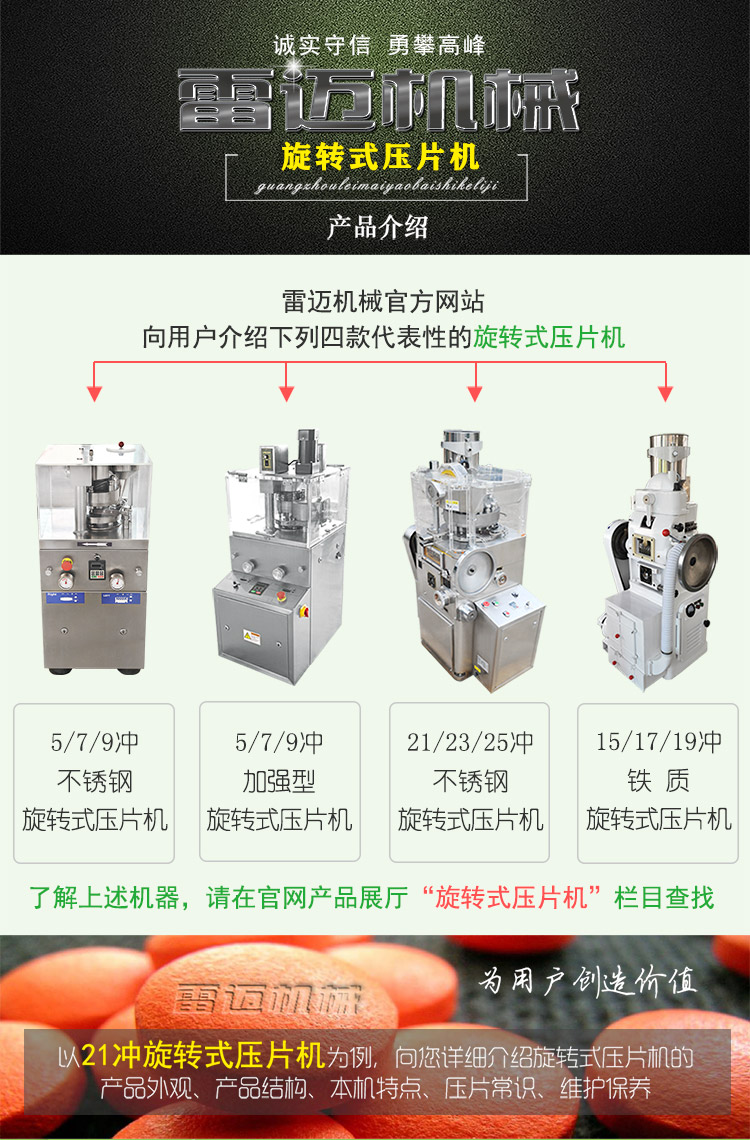

21冲旋转式压片机

产品名称:21冲旋转式压片机

产品型号:ZP-21

产品用途:适用于制药、化工、食品、电子、冶金等行业(不适用于半固体、潮湿的粉子压制。)

产品介绍:本机是一种自动旋转连续压片的机器,它是制药、化工、食品等工业部门,处理各种颗粒状原料压制成片剂的基本设备。 2、它适用于大量或小批量多品种生产压制圆形的各种药片、糖片、钙片等。 3、它不适用于半固体、

产品介绍



一、产品简介:

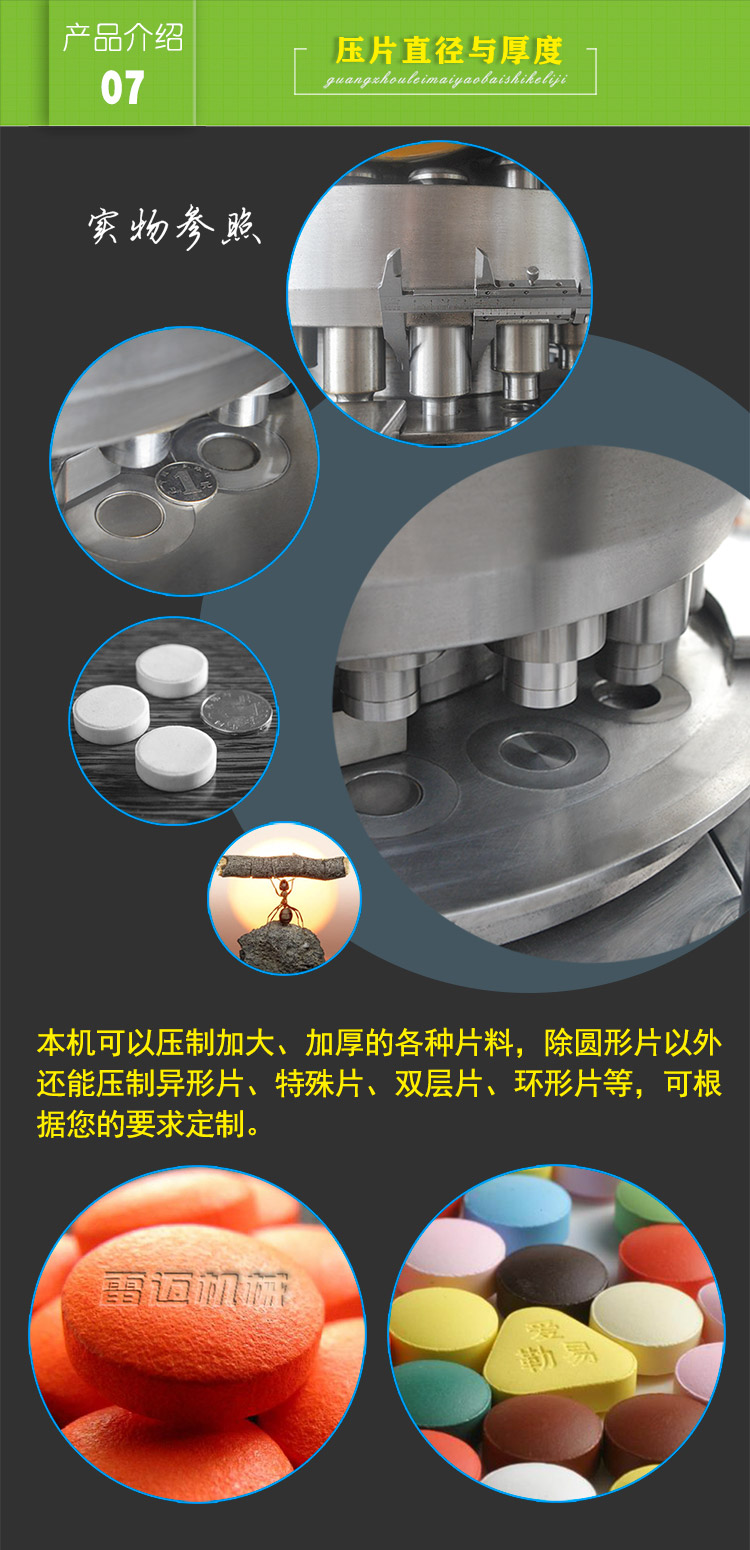

ZP-21冲压片机适用于将各种颗粒状原料压制成圆片、还可压制各种几何形状的异型片,适用于小批量生产。压片时转盘的速度、物料的充填深度、压片厚度均可调节。机上装有机械缓冲装置可避免过载而引起的机件损坏。

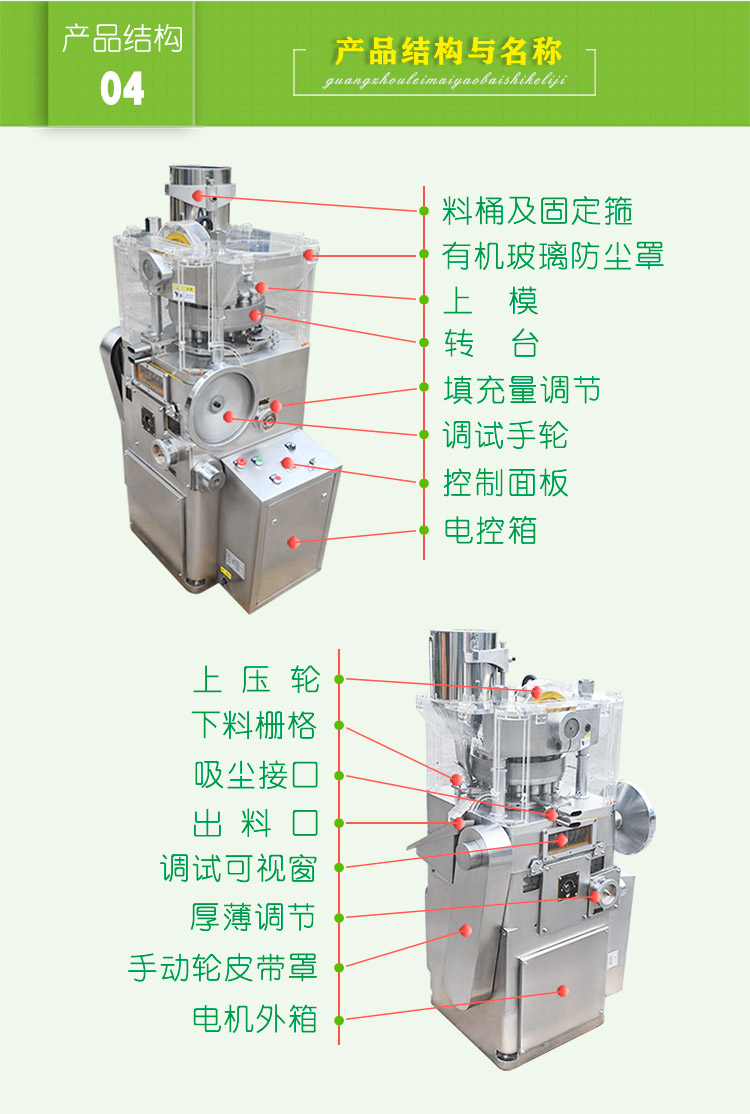

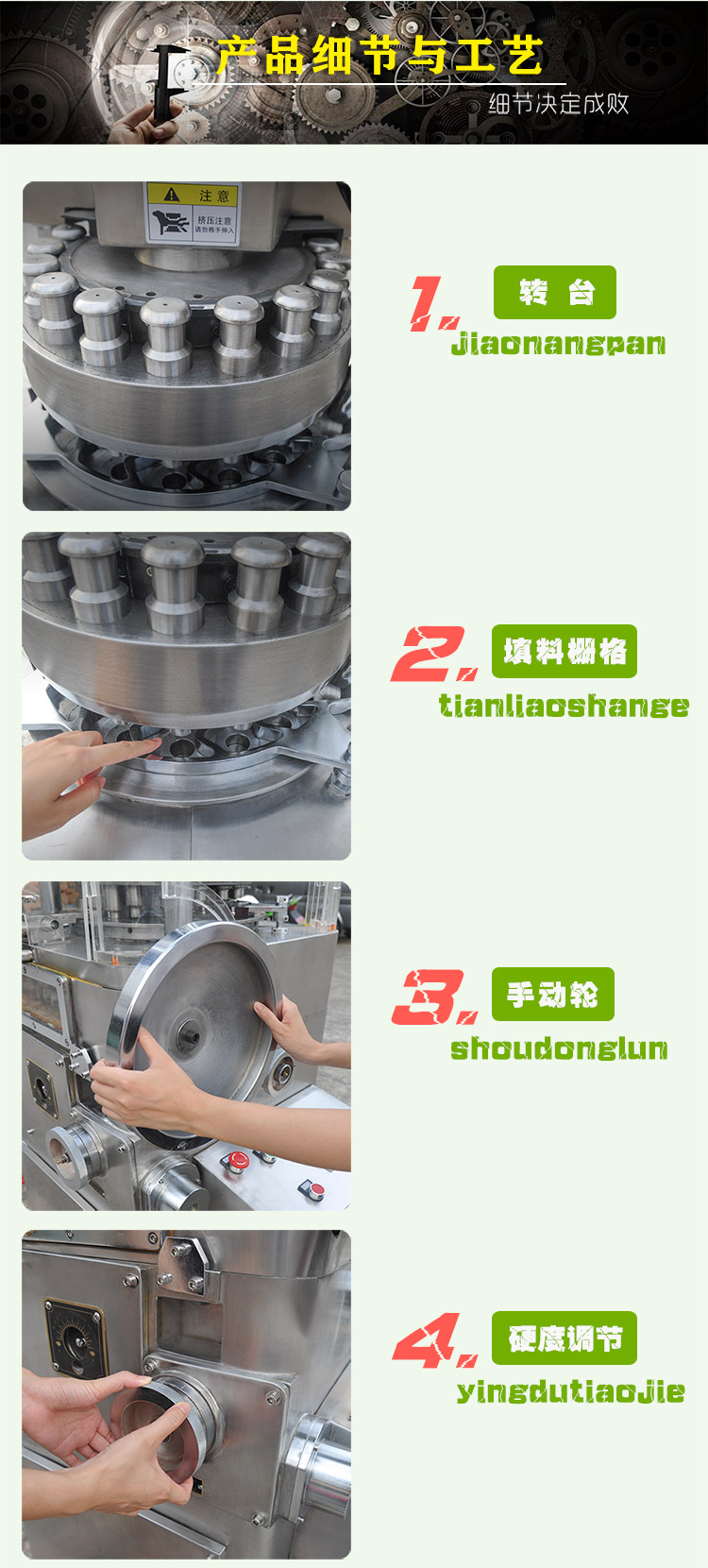

二、结构特征

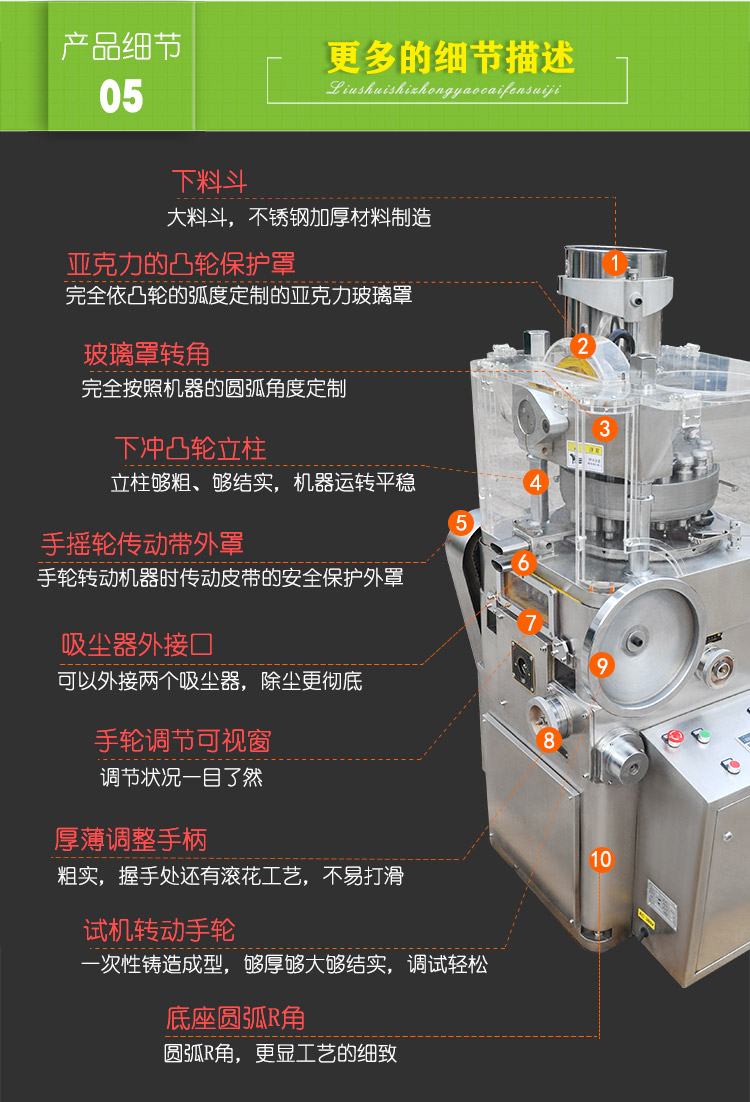

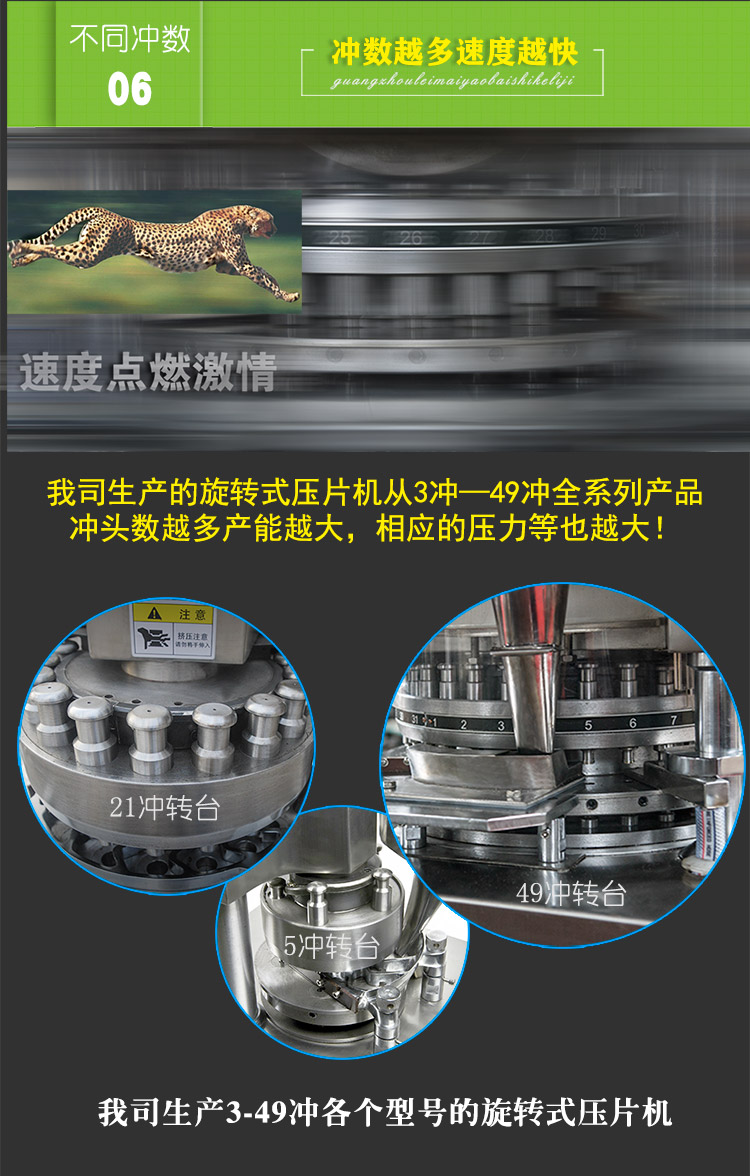

1、本机的上半部为压片结构:它的组成主要为上冲、中模、下冲三个部分连成一体,周围19付冲模均匀排列在转盘的边缘上、上下冲杆的尾部嵌在固定的曲线导轨上,当转盘作旋转运动时,上下冲即随着曲线轨导作升降运动而达到压片目的。

2、主要工作过程分为:⑴充填;⑵压片;⑶出片。三道程序连续进行,充填和压片有调节控制机构,附有表牌说明,操作简易。

3、本机采用流栅式加料机构,能使物料均匀地充满模孔,减少片重差异。

4、电动机装在机座内,用三角皮带拖动蜗杆传动转盘,并在电动机轴上装置无级变速皮带轮,通过电机的移动,可任意调节速度,使用安全可靠无噪音。

5、机座的侧面装有吸粉箱,其中有鼓风机、储粉室、滤粉室,当机器在高速运转中,产生飞粉和中模下坠的粉末,通过吸粉嘴排除之,不致粘结塞住,保持运转平稳正常。



三、适用范围:

适合制药、食品、化工、电子等行业使用。



四、压片机适用行业例举:

1、制药行业:中药片剂、西药片剂、营养素片等

2、食品行业:糖果片、咖啡片、润喉糖、巧克力豆、调味料块等

3、保健品行业:口含片、奶片、钙片、蜂胶片等

4、电子电池行业:电子元件、纽扣电池等

5、化工行业:芳香球、化肥片、蚊香片、催化剂、消毒片剂、粉饼等

6、冶金陶瓷行业:触媒、冶金粉末粒、陶瓷粒、金属片等

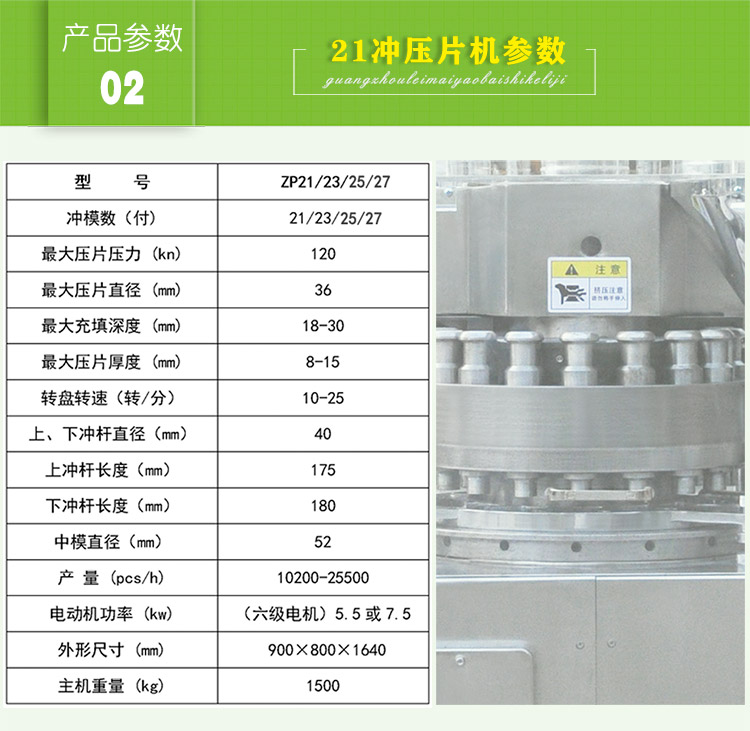

三:技术参数:

型号         Model

ZP-21

冲模数       Dies

21

压片压力 Max.Pressure(KN)

120

压片直径 Max.dia.of table(mm)

36

填充深度 Max.Depth of fill(mm)

10-30

片剂厚度 Thickness of largest table(mm)

8-15

生产能力     Production capacity(pcs/h)

10200-25500

功率         Motor(KW)

5.5

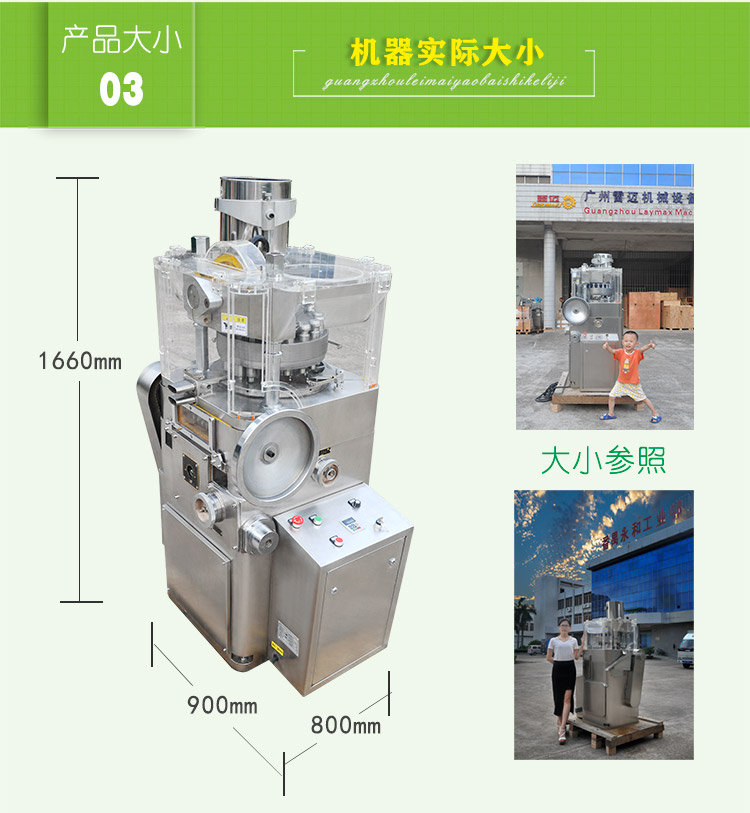

外形尺寸     Overrall size(mm)

900×800×1640

重量         Net weight(kg)

1500


四:安装调整和使用:

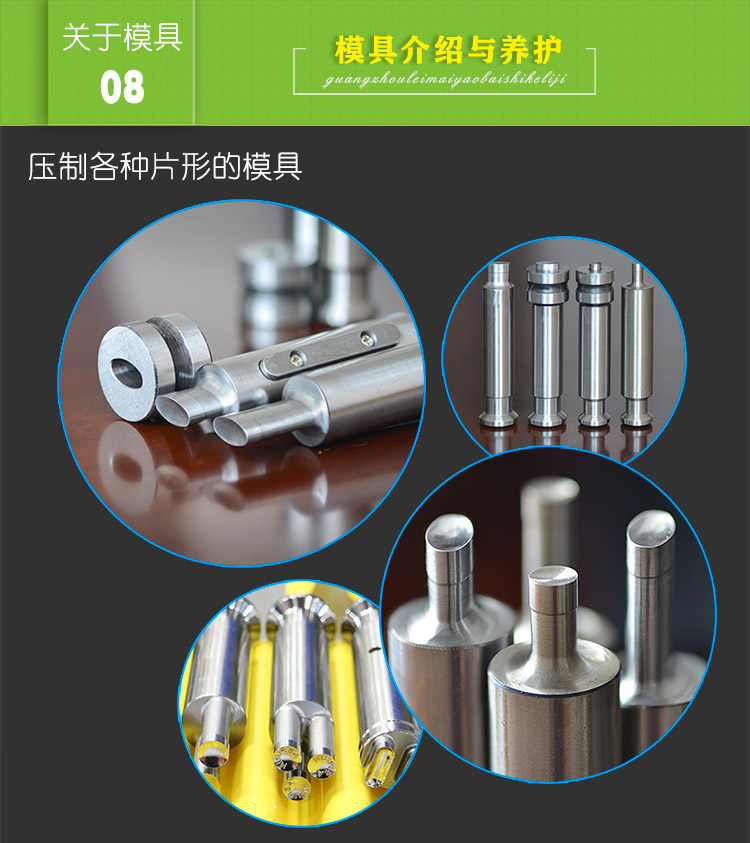

1、冲模的安装与调整:

1.1冲模安装前准备工作:拆下料斗、加料器。打开右门,转动手轮清洁转台工作面、模孔和所需安装的冲模。旋转压力调节收轮,将压力调小。拆下下冲装卸轨。

1.2中模的安装:将转台上中模紧固螺钉旋出转台外圆1毫米左右,注意与吸粉嘴等部件不要相碰,勿使中模装入时与螺钉的头部相碰为宜。中模装置较紧,放置时要平稳,将打棒穿入上冲孔,然后轻轻打入。中模进入模孔后,其平面不高出转台平面为合格,然后将螺钉紧固。

1.3上冲的安装:首先将嵌舌拆下,然后将上冲杆插入孔内,用大拇指和食指旋转冲杆,检验头部进入中模上下滑动的灵活性,无卡阻现象为合格。再转动手轮至冲杆颈部接触平行轨。上冲杆全部装毕,将嵌舌装上。

1.4下冲的安装:按上冲的方法安装,装毕将下冲装卸轨装上。

1.5式运行:全套模具装毕,转动手轮,使转台旋转2周,观察上下冲杆进入中模孔及在轨道上运行情况。无卡阻和碰撞现象为合格。要注意到出片处,应高出转台工作面0.1~0.3毫米。关闭所有门、开动电动机,空转2分钟,待运转平稳后方可使用。

2、加料器的安装与调整:将加料器装在加料器支撑架上,然后将滚花螺钉拧上,再调整调节螺钉,使加料器底面与转台工作台面之间间隙为0.05~0.1毫米,拧紧滚花螺钉,再调整刮粉板高低,使底平面与转台工作面平齐。将螺钉拧紧。

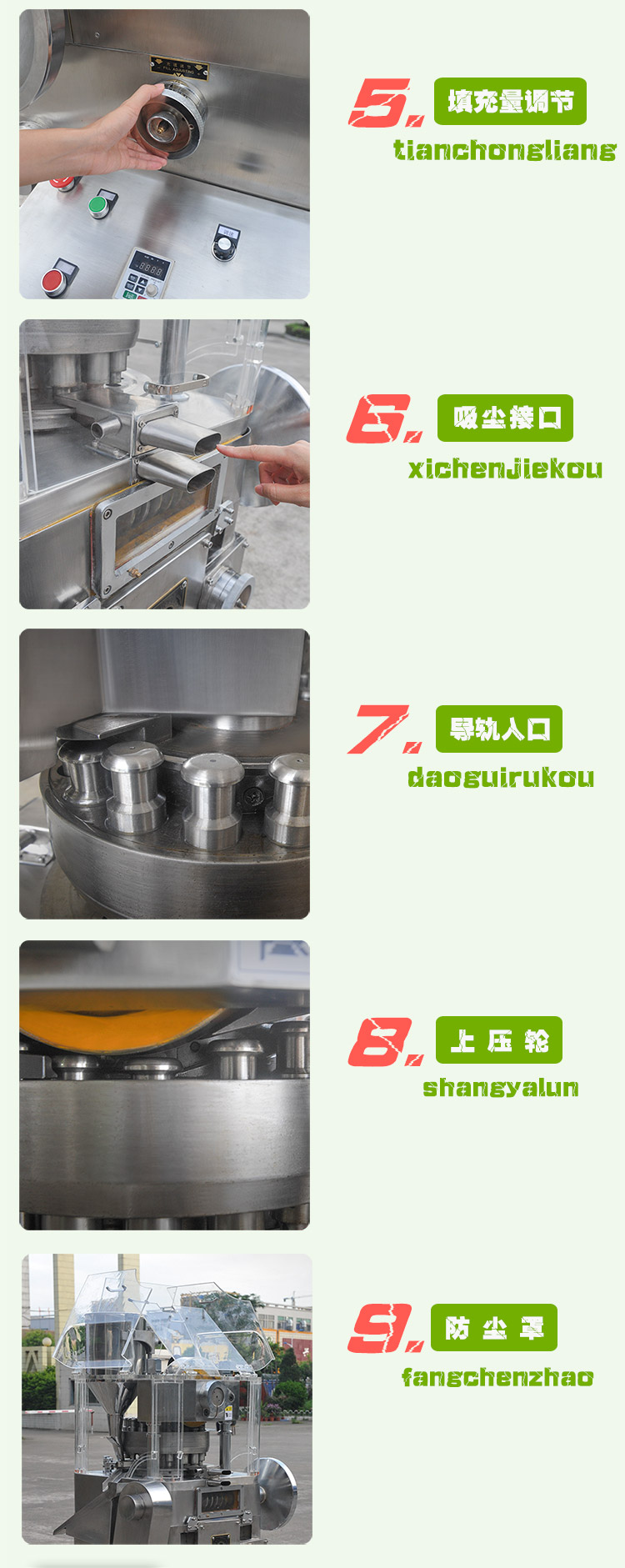

3、充填量的调节:充填调节由安装在机器前面右边的调节手轮控制手轮边上有指示标志。当手轮按顺时针方向旋转时,充填量减少,反之增加。调节时应注意加料器中有足够的颗粒,同时调节压力使片子有足够的硬度,以便称量。

4、片剂厚度(压力)调节:片剂厚度(压力)调节是由安装在机器前面左边的调节手轮控制,手轮边上有指示标志。当手轮按逆时针方向旋转时,片剂厚度降低(压力增大),反之片剂厚度增加(压力减小)。当充填量调定后,检查片剂的厚度及硬度,再作适当的微调,直至合格。

5、输粉量的调整:当充填量调妥后,调整颗粒的量。首先松开斗架侧面的螺钉,再旋转斗架上调整螺钉,调节料斗口与转台工作面距离,其距离一般观察加料口内颗粒的积贮量勿外溢为合格。调整后,将螺钉旋紧。

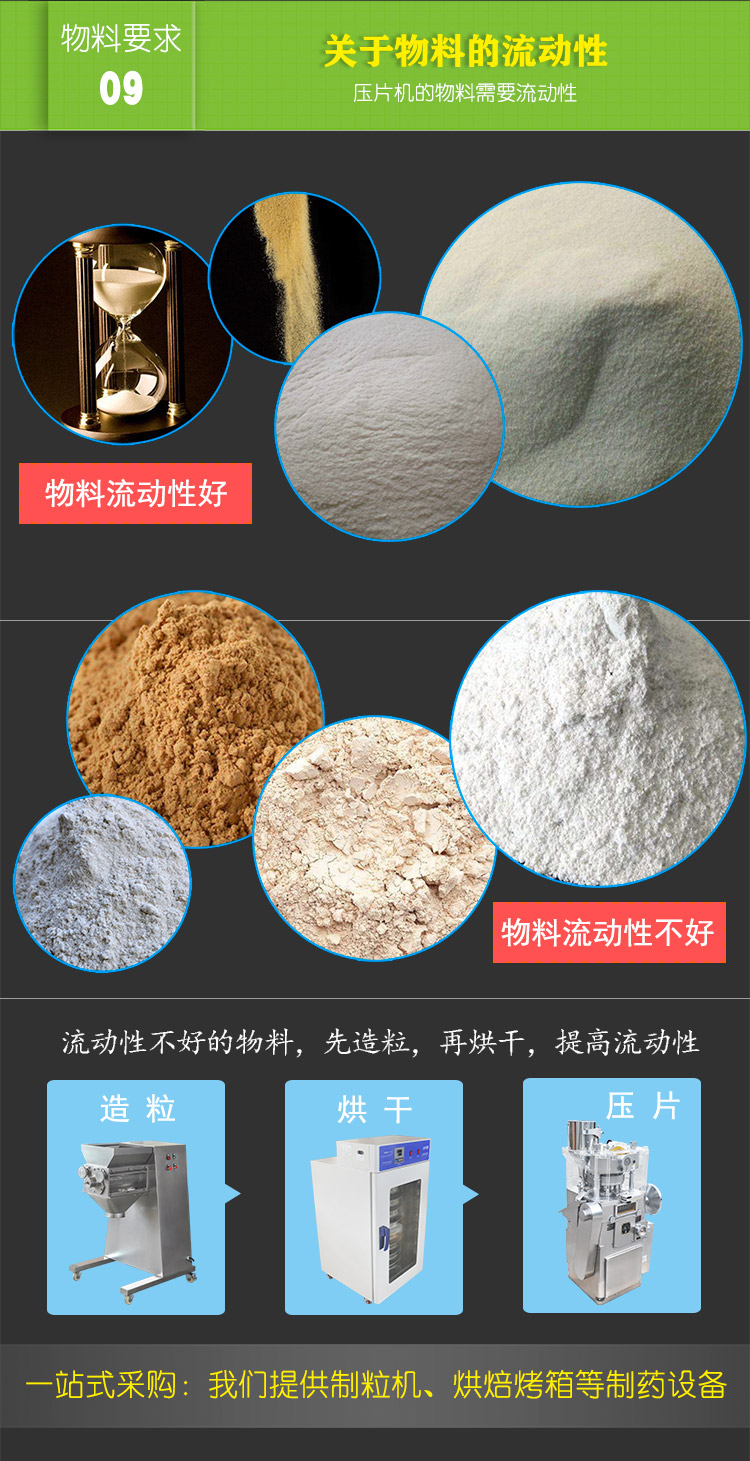

6、速度的选择:调节速度方法比较简单,只要旋转调节旋钮,顺时针为转速增加,反之速度减低。关键是速度的选择,对机器使用寿命、片重、片剂的质量有直接影响。由于颗粒的性质、黏度、含水量、颗粒的粒径分布以及片径大小,压力不同,故不能作统一的定,只能根据实际情况及技术人员经验来确定。但一般情况,若压制矿物、植物纤维含量大、大片径、粘性差的物料,宜采用低使压片。速度一般不高于25转/分。反之,如果压制粘性、流动性好、小片径、易成的颗粒,可以选择较高速度。压片速度可通过试压、调整得到。建议持续压片时的转速不高于额定转速的80%。



电器操作方法:

操作步骤:打开电箱门,合上电源开关,操作面板上指示灯亮,按下“run”键,慢慢旋转变频旋钮,速度就会慢慢加上去,如需紧急停车,按一下“stop”键,压片机就会立即停止运行。在压片结束后,打开电箱门,切断电源。



常见故障与排除方法:

1、上下压轮轴相窜动:压轮轴断油磨损,磨损轻微,修复后加油。磨损严重,立即更换。

2、上轨道磨损:

2.1断油产生干磨,导致轨道面轻度损坏,应及时修复,损坏严重应调换。

2.2釉质不好轨道与冲杆间的润滑只能选择机油润滑,可选用30#齿轮油或空压机油,开机前用刷子涂一次。

2.3粉尘太多,产生吊冲,导致上轨道磨损,则应改变制粒工艺,保证颗粒含量(00目以上)高于10%。

3、片重差异:

3.1加料器磨损或安装不对。加料器磨损请调换。若安装不当,及时调整。

3.2冲模问题,检查上下冲杆总长,如高于公差范围,则停止使用。



压片机的润滑:

1、本机的一般机件润滑,在装置的外表有油嘴,可按油杯的类型别注入润滑脂和机械油,每次开车前应加一次。中途可按轴承温升和运转情况添加。

2、蜗轮箱内加机械油,一般夏季选用N46、冬季选用N32。油量以蜗杆侵入一个齿面高为宜,可通过视窗观察油面的高低。使用半年左右,更换新油。

3、上轨道盘的润滑,每次使用前,用刷子刷点机械油润滑。

4、冲杆和轨道用N32机械油润滑,不宜过多,以防止油污渗入颗粒中引起污染。



保养:

1、定期检查机件,每月进行1-2次,检查项目为蜗轮、蜗杆、轴承、压轮、曲轴、上下轨导等各活动部分是否转动灵活和磨损情况,发现缺陷应及时修复使用。

2、一次使用完毕或停工时,应取出剩余粉剂,刷清机器各部件的残留粉子。如停用时间较长,必须将冲模全部拆下,并将机器全部揩擦清洁,机件的光面涂上防锈油,用布蓬罩好。

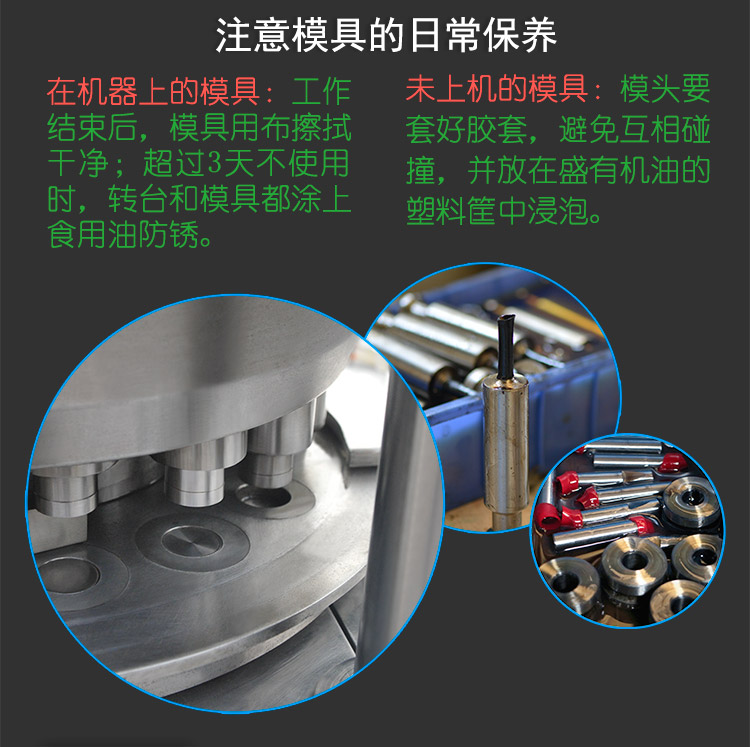

3、冲模的保养应放置在专用箱内,使冲模全部侵入油中,并要保持清洁,勿使生锈和碰伤,建议能定制专用箱以每一种规格装一箱,可避免使用时造成装错及有助于掌握损缺情况。

4、使用场所应经常打扫清洁,尤其对医药和食用的片剂制造更不宜有灰沙、飞尘存在。

5、电气元件要注意维护,定期检查,保持良好运行状态。冷却风机应定期用压缩空气清除积尘。

6、电气元件应注意工作环境条件(温度、湿度),在良好的环境下,将延长部件的使用寿命。

7、电气元件的维修,应由专业技术人员执行,特别是变频器更应小心从事,一般情况下应送专业厂家维修。

8、对机器电器部分作绝缘测试前,必须将变频器主回路控制线全部拆去,以免绝缘实验损坏变频器。对变频器单独作绝缘测试方法见变频器操作手册。
